หน่วยกลั่นแรงดันแก๊สอุณหภูมิต่ำ

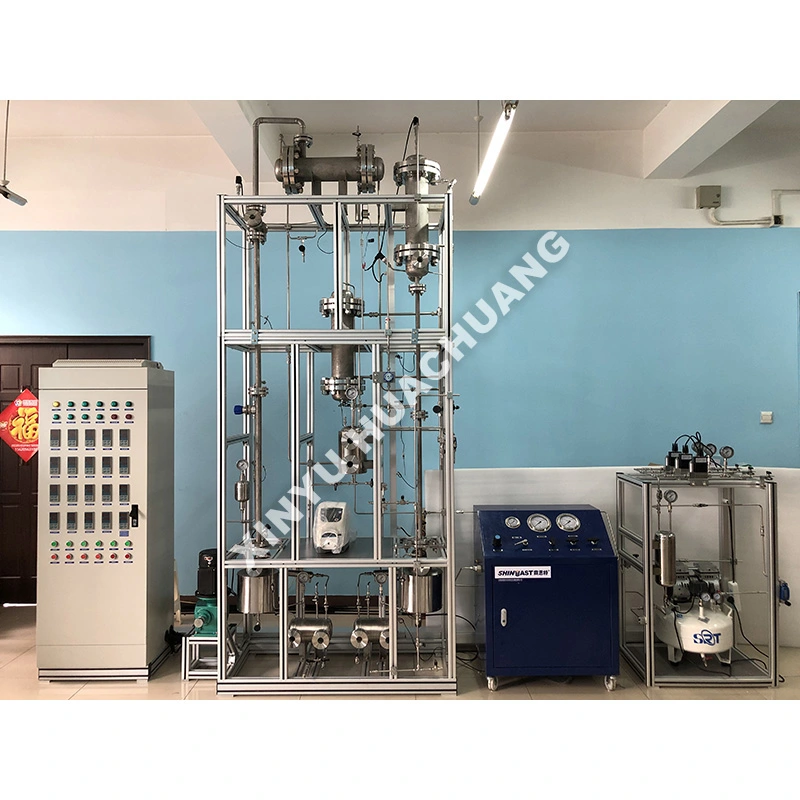

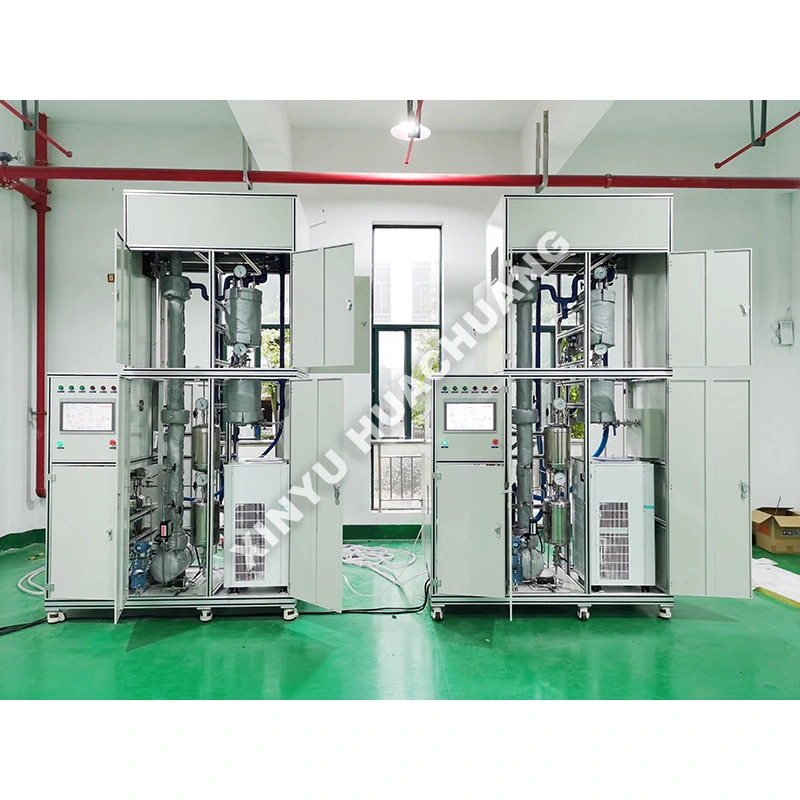

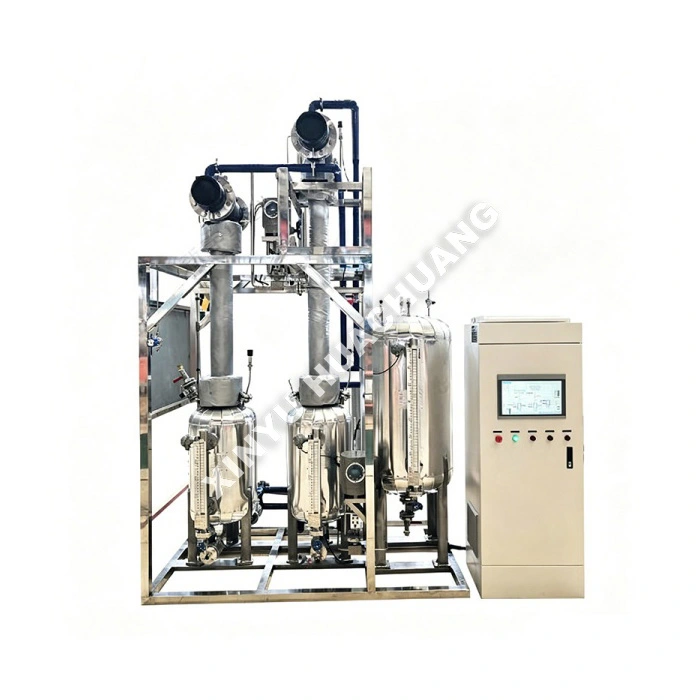

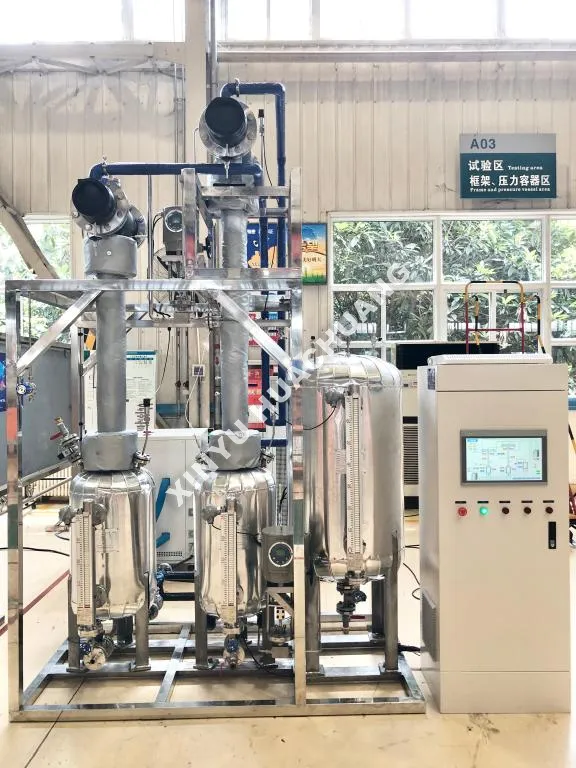

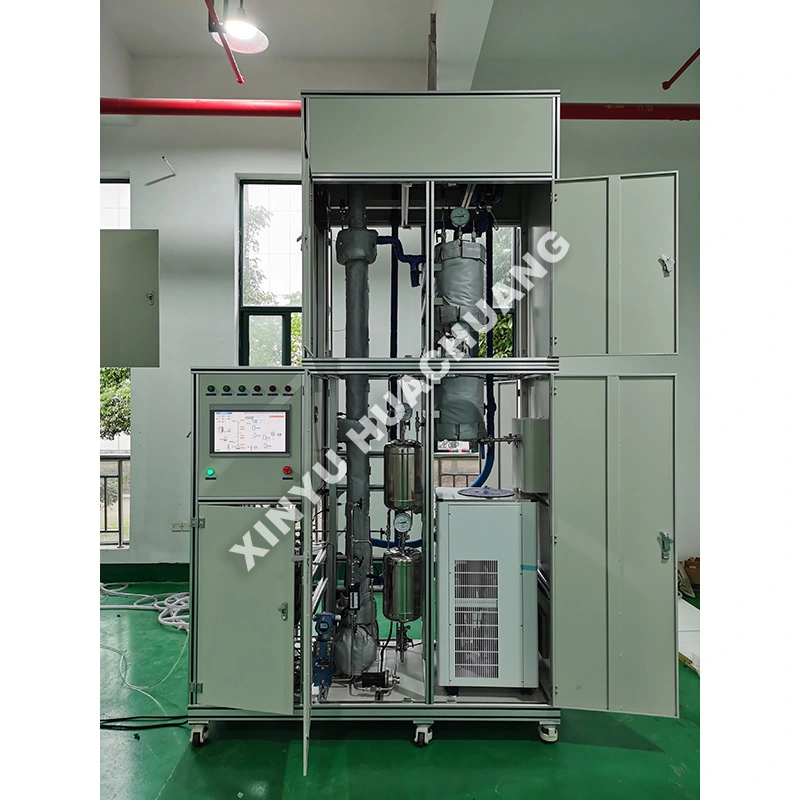

หน่วยกลั่นแรงดันแก๊สอุณหภูมิต่ำ XINYU HUACHUANG เป็นระบบแยกขั้นสูงแบบครบวงจรที่ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการทำให้ส่วนผสมก๊าซที่ซับซ้อนบริสุทธิ์ด้วยความแม่นยำสูง ออกแบบมาเพื่อใช้ประโยชน์จากความแตกต่างของจุดเดือดและความผันผวนสัมพัทธ์ของส่วนประกอบต่างๆ หน่วยกลั่นด้วยแรงดันอุณหภูมิต่ำที่ใช้แก๊สนี้ทำงานภายใต้สภาวะที่มีอุณหภูมิต่ำและแรงดันสูง เพื่อให้เกิดการถ่ายโอนมวลไอ-ของเหลวแบบหลายขั้นตอนที่เหนือกว่า ระบบทั้งหมดสร้างขึ้นบนแผ่นกันลื่นที่ทำจากสเตนเลสสตีลที่แข็งแกร่ง โดยผสานรวมคอลัมน์การกลั่น คอนเดนเซอร์ หม้อต้มซ้ำ หน่วยทำความเย็น คอมเพรสเซอร์ และระบบควบคุม PLC อัจฉริยะ การออกแบบโมดูลาร์ขนาดกะทัดรัดนี้ช่วยให้ติดตั้งได้ง่าย ย้ายตำแหน่งได้อย่างราบรื่น และประสิทธิภาพที่เชื่อถือได้สำหรับการใช้งานด้านอุตสาหกรรมและการวิจัยที่มีความต้องการสูง

หลักการทำงาน

หน่วยกลั่นด้วยแรงดันอุณหภูมิต่ำที่ใช้แก๊สทำงานบนหลักการพื้นฐานของการกลั่นแบบแยกส่วนด้วยความเย็นเยือกแข็ง ส่วนผสมของก๊าซที่มีหลายองค์ประกอบจะถูกบีบอัดและทำให้เย็นล่วงหน้าก่อนที่จะเข้าสู่คอลัมน์การกลั่น ภายในคอลัมน์ สภาพแวดล้อมที่มีอุณหภูมิต่ำและแรงดันสูงช่วยให้ไอและของเหลวสัมผัสกันอย่างต่อเนื่องบนแผ่นตามทฤษฎีหรือชั้นการบรรจุหลายชั้น ส่วนประกอบที่มีจุดเดือดสูงกว่าจะควบแน่นเป็นของเหลวและไหลลงด้านล่าง ในขณะที่ส่วนประกอบที่เบากว่าซึ่งมีจุดเดือดต่ำกว่าจะระเหยและลอยขึ้นด้านบน การถ่ายโอนมวลแบบหลายขั้นตอนที่แม่นยำนี้จะแยกก๊าซเป้าหมายออกจากสิ่งเจือปนอย่างมีประสิทธิภาพ วงจรการทำความเย็นแบบรวมให้ความสามารถในการทำความเย็นที่จำเป็น ในขณะที่หม้อต้มซ้ำจะจ่ายความร้อนที่จำเป็นสำหรับการกลายเป็นไอ ซึ่งทั้งหมดนี้ประสานงานได้อย่างราบรื่นโดยระบบควบคุม PLC

มีข้อดีที่โดดเด่นอย่างไร?

● การออกแบบแบบติดตั้งลื่นไถลแบบโมดูลาร์: ส่วนประกอบหลักทั้งหมดถูกรวมเข้ากับฐานสแตนเลส ส่งผลให้มีขนาดกะทัดรัดมาก การติดตั้งนอกสถานที่ง่ายขึ้น และมีความยืดหยุ่นในการย้ายตำแหน่งโดยรวม

● การแยกที่มีความแม่นยำสูง: ทำงานภายใต้สภาวะอุณหภูมิต่ำและความดันสูงที่ได้รับการปรับปรุงเพื่อเพิ่มความผันผวนสัมพัทธ์ให้สูงสุด เพื่อให้มั่นใจว่าก๊าซเป้าหมายจะมีความบริสุทธิ์สูง

● ระบบอัตโนมัติ PLC อัจฉริยะ: นำเสนอระบบควบคุมอัตโนมัติเต็มรูปแบบที่ควบคุมอุณหภูมิ ความดัน และอัตราการไหลได้อย่างแม่นยำ ลดการแทรกแซงด้วยตนเองลงอย่างมาก และรับประกันการทำงานในระยะยาวที่มั่นคง

● โครงสร้างที่แข็งแกร่ง: ผลิตด้วยสแตนเลสระดับพรีเมียมเพื่อต้านทานการกัดกร่อนและทนต่ออุณหภูมิเย็นจัด รับประกันอายุการใช้งานของอุปกรณ์และความบริสุทธิ์ของผลิตภัณฑ์

● โซลูชันแบบครบวงจร: รวมคอมเพรสเซอร์ เครื่องทำความเย็น เครื่องแลกเปลี่ยนความร้อน และวาล์วไว้ในหน่วยเดียว ช่วยลดความจำเป็นในการเดินท่อในสถานที่ที่ซับซ้อน และลดเวลาดำเนินการของโครงการ

ข้อมูลจำเพาะทางเทคนิค

มันใช้ที่ไหน?

● ก๊าซพิเศษทางอิเล็กทรอนิกส์: การทำให้ก๊าซเกรดอิเล็กทรอนิกส์มีความบริสุทธิ์สูงสำหรับการผลิตเซมิคอนดักเตอร์

● การนำสารทำความเย็นกลับมาใช้ใหม่และการสร้างใหม่: การแยกและการรีไซเคิลสารทำความเย็นแบบผสมอย่างมีประสิทธิภาพเพื่อให้เป็นไปตามข้อกำหนดด้านสิ่งแวดล้อม

● การแยกไฮโดรคาร์บอนเบา: การแยกส่วนไฮโดรคาร์บอน C2-C4 ในกระบวนการปิโตรเคมีได้อย่างแม่นยำ

● การกู้คืนทรัพยากรก๊าซเสียทางอุตสาหกรรม: การตรวจสอบปริมาณไอเสียทางอุตสาหกรรมโดยการสกัดส่วนประกอบทางเคมีอันมีค่า

ข้อควรระวังในการใช้งาน

● การล้างก่อนเริ่ม: ทำการล้างไนโตรเจนอย่างละเอียดทุกครั้งก่อนที่จะป้อนก๊าซป้อนเพื่อกำจัดออกซิเจนและความชื้น ป้องกันการอุดตันของน้ำแข็งหรืออันตรายด้านความปลอดภัย

● สมดุลทางความร้อน: ปล่อยให้ระบบทำความเย็นไปถึงเส้นฐานอุณหภูมิต่ำที่เป็นเป้าหมาย ก่อนที่จะส่งก๊าซป้อนเข้าไปเพื่อป้องกันการเปลี่ยนแปลงจากความร้อนที่ภายในคอลัมน์

● การตรวจสอบแรงดัน: ตรวจสอบส่วนแรงดันสูงอย่างต่อเนื่อง และให้แน่ใจว่าวาล์วระบายนิรภัยได้รับการสอบเทียบและไม่มีสิ่งกีดขวาง

● คุณภาพก๊าซป้อน: ตรวจสอบให้แน่ใจว่ากรองก๊าซป้อนไว้ล่วงหน้าแล้ว เพื่อกำจัดอนุภาคและหยดของเหลวที่อาจทำให้บรรจุภัณฑ์หรือถาดการกลั่นเปรอะเปื้อน

คู่มือการบำรุงรักษา

● รายวัน: ตรวจสอบอินเทอร์เฟซ PLC เพื่อดูสัญญาณเตือนที่ผิดปกติ ตรวจสอบแว่นตาเพื่อดูระดับของเหลวที่เหมาะสม และตรวจสอบว่าไม่มีก๊าซหรือสารทำความเย็นรั่วไหลที่มองเห็นได้

● รายสัปดาห์/รายเดือน: ตรวจสอบระดับน้ำมันหล่อลื่นและสภาพของคอมเพรสเซอร์หมุนเวียน ตรวจสอบคอยล์คอนเดนเซอร์ของเครื่องทำความเย็นว่ามีฝุ่นสะสมหรือไม่ และทำความสะอาดหากจำเป็น

● รายไตรมาส: ปรับเทียบเครื่องส่งสัญญาณความดันและอุณหภูมิวิกฤตเพื่อให้แน่ใจว่า PLC ได้รับข้อมูลที่ถูกต้อง ตรวจสอบวาล์วระบายความปลอดภัยและทำการทดสอบการสั่งงานด้วยมือ

● ทุกปี: กำหนดเวลาการปิดระบบอย่างครอบคลุมเพื่อตรวจสอบสภาพภายในของคอลัมน์การกลั่น ทำความสะอาดพื้นผิวการแลกเปลี่ยนความร้อนของหม้อต้มซ้ำและคอนเดนเซอร์ และตรวจสอบความสมบูรณ์ของวาล์วและปะเก็นไครโอเจนิกทั้งหมด

บริการหลังการขายและการสนับสนุน

ที่ XINYU HUACHUANG เรามุ่งมั่นที่จะให้การสนับสนุนหลังการขายที่ครอบคลุมและเชื่อถือได้ เพื่อให้มั่นใจว่าอุปกรณ์ของคุณทำงานอย่างต่อเนื่องและมีประสิทธิภาพ ทีมงานบริการเฉพาะของเราพร้อมเสมอที่จะช่วยเหลือคุณ

ความคุ้มครองการรับประกันที่ครอบคลุม

เราภูมิใจนำเสนอการรับประกันสองปีสำหรับอุปกรณ์ของเรา ในช่วงเวลานี้ เราให้บริการบำรุงรักษาและซ่อมแซมฟรีสำหรับปัญหาด้านคุณภาพ ยกเว้นปัญหาที่เกิดจากการทำงานที่ไม่เหมาะสม การดัดแปลงโดยไม่ได้รับอนุญาต หรือเหตุสุดวิสัย สำหรับอุปกรณ์ที่อยู่นอกเหนือระยะเวลาการรับประกันสองปี เรายังคงให้บริการบำรุงรักษาตลอดชีวิต โดยเรียกเก็บเฉพาะค่าอะไหล่และค่าแรงเท่านั้น

กลไกการตอบสนองอย่างรวดเร็ว

เราให้การสนับสนุนทางโทรศัพท์ทางวิศวกรรมมืออาชีพตลอด 7 × 24 ชั่วโมง เมื่อได้รับการแจ้งเตือนข้อผิดพลาด ทีมเทคนิคของเราจะตอบกลับภายใน 24 ชั่วโมงและเสนอวิธีแก้ปัญหาที่เป็นไปได้ หากต้องการบริการนอกสถานที่ วิศวกรมืออาชีพของเราจะมาถึงสถานที่ของคุณภายในหนึ่งสัปดาห์ ในสถานการณ์พิเศษที่ไม่สามารถซ่อมแซมอุปกรณ์ได้ เราจะเปลี่ยนอุปกรณ์ใหม่โดยไม่มีเงื่อนไขหรือจัดหาหน่วยทดแทนในระหว่างระยะเวลาการรับประกันสองปี หรือใช้มาตรการที่จำเป็นเพื่อฟื้นฟูการทำงานตามปกติ

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: หน่วยกลั่นแรงดันที่ใช้แก๊สอุณหภูมิต่ำสามารถแยกก๊าซในระดับพื้นฐานได้อย่างไร

ตอบ: เครื่องนี้ทำงานโดยใช้การกลั่นแบบแยกส่วนด้วยความเย็นเยือกแข็ง ส่วนผสมของก๊าซที่มีหลายองค์ประกอบจะถูกบีบอัดและทำให้เย็นล่วงหน้าก่อน จากนั้นจึงเข้าสู่คอลัมน์การกลั่นซึ่งมีสภาพแวดล้อมที่มีอุณหภูมิต่ำและแรงดันสูงทำให้ไอระเหยสัมผัสกับของเหลวได้อย่างต่อเนื่อง ส่วนประกอบที่มีจุดเดือดสูงกว่าจะควบแน่นเป็นของเหลวและไหลลงด้านล่าง ในขณะที่ส่วนประกอบที่เบากว่าจะระเหยและลอยขึ้นสู่ด้านบน ทำให้สามารถแยกสารได้อย่างแม่นยำผ่านการถ่ายโอนมวลแบบหลายขั้นตอน

คำถามที่ 2: เหตุใดส่วนผสมของก๊าซจึงถูกบีบอัดและระบายความร้อนล่วงหน้าก่อนเข้าสู่คอลัมน์การกลั่น

ตอบ: การบีบอัดจะทำให้แรงดันแก๊สเพิ่มขึ้น ซึ่งจะเปลี่ยนสมดุลของไอ-ของเหลว และเพิ่มอุณหภูมิการทำให้เป็นของเหลวของแต่ละส่วนประกอบ การระบายความร้อนล่วงหน้าจะทำให้ส่วนผสมเข้าใกล้จุดน้ำค้างมากขึ้นก่อนที่จะเข้าสู่คอลัมน์ ขั้นตอนเหล่านี้จะช่วยลดภาระการทำความเย็นภายในคอลัมน์และปรับปรุงประสิทธิภาพการแยกโดยรวม

คำถามที่ 3: วงจรทำความเย็นแบบผสมผสานมีบทบาทอย่างไรในกระบวนการกลั่น

ตอบ: วงจรทำความเย็นแบบรวมให้ความสามารถในการทำความเย็นที่จำเป็นเพื่อรักษาสภาพแวดล้อมที่มีอุณหภูมิต่ำภายในคอลัมน์ หากไม่มีการระบายความร้อนอย่างต่อเนื่อง ของเหลวที่ควบแน่นจะเกิดการระเหยอีกครั้ง และกระบวนการถ่ายเทมวลจะพังทลาย วงจรการทำความเย็นทำงานควบคู่กับหม้อต้มซ้ำเพื่อรักษาระดับการไล่ระดับความร้อนที่แม่นยำซึ่งจำเป็นสำหรับการแยกสารที่มีประสิทธิภาพ

คำถามที่ 4: หม้อต้มซ้ำมีส่วนช่วยในกระบวนการแยกสารอย่างไร

ตอบ: หม้อต้มซ้ำจะจ่ายความร้อนที่จำเป็นสำหรับการทำให้กลายเป็นไอที่ด้านล่างของคอลัมน์การกลั่น ด้วยการทำให้ของเหลวที่ไหลลงด้านล่างกลายเป็นไออีกครั้ง จะสร้างกระแสไอที่เพิ่มขึ้นซึ่งขับเคลื่อนการถ่ายโอนมวลทวนกระแสผ่านแผ่นตามทฤษฎีหรือชั้นการอัดตัว การแลกเปลี่ยนไอและของเหลวอย่างต่อเนื่องคือสิ่งที่ทำให้ส่วนประกอบแต่ละส่วนในเขตของตนสมบูรณ์ยิ่งขึ้น
