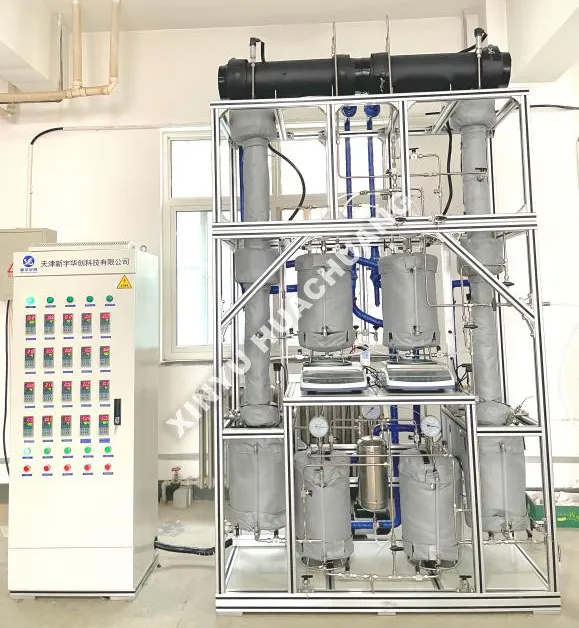

หน่วยกลั่นฉนวนและก๊าซ

หน่วยกลั่นก๊าซฉนวน XINYU HUACHUANG เป็นระบบทดสอบและทำให้บริสุทธิ์อัตโนมัติขั้นสูง ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการแยกและการนำก๊าซฉนวนไฟฟ้าแรงสูงกลับมาใช้ใหม่ ได้รับการออกแบบเพื่อให้เป็นไปตามมาตรฐานด้านสิ่งแวดล้อมและอุตสาหกรรมที่เข้มงวด หน่วยนี้ควบคุมอุณหภูมิ ความดัน และไดนามิกของการไหลอย่างแม่นยำ เพื่อแยกส่วนผสมของก๊าซที่เป็นฉนวน (เช่น SF6/N2) และขจัดความชื้น น้ำมัน และสิ่งสกปรกที่เป็นกรด หน่วยกลั่นก๊าซฉนวนซึ่งติดตั้งด้วยระบบอัตโนมัติอัจฉริยะของ PLC การวิเคราะห์ก๊าซแบบเรียลไทม์ และการรวบรวมก๊าซส่วนท้ายเป็นศูนย์ ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและต่อเนื่อง พร้อมส่งมอบก๊าซไดอิเล็กทริกที่มีความบริสุทธิ์สูงเป็นพิเศษสำหรับการบำรุงรักษาอุปกรณ์ไฟฟ้าและการวิจัยและพัฒนา

หน่วยกลั่นฉนวนและก๊าซคืออะไร?

หน่วยกลั่นก๊าซฉนวนเป็นอุปกรณ์แยกสารเคมีเฉพาะทางที่ออกแบบมาเพื่อแปรรูปและทำให้ก๊าซไดอิเล็กทริกที่ใช้ในอุปกรณ์ไฟฟ้าแรงสูงให้บริสุทธิ์ เช่น ท่อหุ้มฉนวนแก๊ส (GIL) และสวิตช์เกียร์หุ้มฉนวนแก๊ส (GIS) ทำงานโดยการใช้หลักการกลั่นที่อุณหภูมิต่ำและแรงดันสวิงเพื่อแยกก๊าซผสม (เช่น การนำ SF6 ของเหลวกลับมาจากส่วนผสม SF6/N2 ที่เป็นก๊าซ) และการทำให้ก๊าซที่ย่อยสลายแล้วบริสุทธิ์จากอุปกรณ์ที่เลิกใช้งานแล้ว หน่วยนี้รวมกระบวนการกรอง การควบแน่น และการกลั่นแบบหลายขั้นตอนเข้าด้วยกัน เพื่อให้ได้ก๊าซที่มีความบริสุทธิ์มากกว่า 99.9% ทำให้มั่นใจได้ว่าก๊าซที่นำกลับมาใช้ใหม่สามารถนำกลับมาใช้ใหม่ได้โดยตรง หน่วยนี้ทำหน้าที่เป็นแพลตฟอร์มที่สำคัญสำหรับการบำรุงรักษาโครงข่ายไฟฟ้า การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม และการวิจัยวัสดุอิเล็กทริก

ทำไมต้องอันนี้?

● การแยกความบริสุทธิ์สูง: ใช้การกลั่นที่อุณหภูมิต่ำขั้นสูงและการทำให้บริสุทธิ์หลายขั้นตอนเพื่อให้ได้ความบริสุทธิ์ของก๊าซที่เป็นฉนวนมากกว่า 99.9% เป็นไปตามมาตรฐาน IEC และ IEEE ที่เข้มงวดสำหรับอุปกรณ์ไฟฟ้า

● Zero-Emission Design: Features a closed-loop tail gas collection and recycling system that captures exhaust from concentration measurement devices, ensuring zero discharge of potent greenhouse gases like SF6.

● Intelligent PLC Automation: Centralized control system enables unattended long-term operation, automated data logging, real-time gas composition monitoring, and historical curve generation.

● โครงสร้างที่แข็งแกร่งและปลอดภัย: สร้างขึ้นด้วยโลหะวิทยาระดับพรีเมียมที่ทนต่อการกัดกร่อนและอินเตอร์ล็อคนิรภัยหลายระดับ (แรงดันเกิน การตรวจจับการรั่วไหล ระบบปิดฉุกเฉินอัตโนมัติ) เพื่อจัดการกับสภาพแวดล้อมที่มีแรงดันสูงและก๊าซพิษได้อย่างปลอดภัย

● Energy-Efficient Recovery: Optimized refrigeration and heating systems maximize the liquefaction and separation efficiency of mixed gases, significantly reducing overall operational energy consumption.

ข้อมูลจำเพาะทางเทคนิค

วิธีการเลือกที่ถูกต้อง?

● กำหนดส่วนผสมของแก๊ส: ระบุประเภทของก๊าซฉนวนให้ชัดเจน (เช่น SF6 บริสุทธิ์, ส่วนผสม SF6/80% N2 20% หรือสารประกอบฟลูออริเนตทางเลือก) สิ่งนี้จะกำหนดอุณหภูมิการกลั่น ความดัน และการกำหนดค่าคอลัมน์ที่จำเป็นสำหรับหน่วยกลั่นฉนวนและก๊าซ

● ข้อกำหนดด้านความบริสุทธิ์และการไหล: กำหนดความบริสุทธิ์ของก๊าซเป้าหมายและอัตราการไหลของก๊าซที่ต้องการ การใช้งานที่มีความบริสุทธิ์สูง (>99.99%) อาจต้องใช้ตัวกรองการขัดเงาเพิ่มเติมหรือวัสดุบรรจุภัณฑ์แบบพิเศษ

● การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม: ตรวจสอบให้แน่ใจว่าอุปกรณ์มีระบบบำบัดก๊าซส่วนท้ายที่ได้รับการรับรองว่าไม่มีการปล่อยก๊าซเรือนกระจก หากใช้งานในภูมิภาคที่มีกฎระเบียบที่เข้มงวดเกี่ยวกับการปล่อยก๊าซ SF6

● การทำงานอัตโนมัติและการวิเคราะห์: หากจำเป็นต้องมีการตรวจสอบอย่างต่อเนื่อง ให้เลือกการกำหนดค่าด้วยเครื่องวิเคราะห์ก๊าซออนไลน์ในตัว (เช่น GC, FTIR หรือ NDIR) สำหรับการตรวจสอบความบริสุทธิ์แบบเรียลไทม์และการปรับจุดตัดอัตโนมัติ

กระบวนการตรวจสอบคุณภาพ

● การตรวจสอบวัสดุ: การตรวจสอบอย่างเข้มงวดสำหรับเหล็กกล้าไร้สนิม วาล์ว และส่วนประกอบไฟฟ้าที่ป้องกันการระเบิดที่ผ่านการรับรอง เพื่อให้แน่ใจว่าเป็นไปตามมาตรฐานโลหะวิทยาและความทนทานต่อแรงดันสูง

● การตัดเฉือนที่แม่นยำ: การตัดเฉือน CNC ของตัวเครื่องปฏิกรณ์แรงดันสูง คอลัมน์การกลั่น และท่อเพื่อรับประกันพื้นผิวการปิดผนึกที่สมบูรณ์แบบและความสมบูรณ์ของโครงสร้างภายใต้อุณหภูมิและแรงกดดันที่รุนแรง

● การทดสอบอุทกสถิตและสุญญากาศ: ทุกยูนิตผ่านการทดสอบแรงดันอุทกสถิตอย่างเข้มงวดและการทดสอบการรั่วไหลของสุญญากาศแบบลึกเพื่อตรวจสอบความปลอดภัยของโครงสร้างและประสิทธิภาพการป้องกันการรั่วไหลอย่างสมบูรณ์

● System Calibration: Comprehensive calibration of the PLC control system, temperature/pressure sensors, mass flow controllers, and online gas analyzers to ensure accurate data display and reliable control.

● การทำงานขั้นสุดท้าย: การทดสอบก๊าซแบบวิ่งแห้งและจำลองอย่างสมบูรณ์เพื่อตรวจสอบการทำงานที่ราบรื่น การกระจายความร้อนที่สม่ำเสมอ การทำงานที่เหมาะสมของอินเทอร์ล็อคเพื่อความปลอดภัย และการจับก๊าซส่วนท้ายที่ปล่อยก๊าซเป็นศูนย์ก่อนบรรจุภัณฑ์

บริการหลังการขายและการสนับสนุน

ที่ XINYU HUACHUANG เรามุ่งมั่นที่จะให้การสนับสนุนหลังการขายที่ครอบคลุมและเชื่อถือได้ เพื่อให้มั่นใจว่าอุปกรณ์ของคุณทำงานอย่างต่อเนื่องและมีประสิทธิภาพ ทีมงานบริการเฉพาะของเราพร้อมเสมอที่จะช่วยเหลือคุณ

ความคุ้มครองการรับประกันที่ครอบคลุม

เราภูมิใจนำเสนอการรับประกันสองปีสำหรับอุปกรณ์ของเรา ในช่วงเวลานี้ เราให้บริการบำรุงรักษาและซ่อมแซมฟรีสำหรับปัญหาด้านคุณภาพ ยกเว้นปัญหาที่เกิดจากการทำงานที่ไม่เหมาะสม การดัดแปลงโดยไม่ได้รับอนุญาต หรือเหตุสุดวิสัย สำหรับอุปกรณ์ที่อยู่นอกเหนือระยะเวลาการรับประกันสองปี เรายังคงให้บริการบำรุงรักษาตลอดชีวิต โดยเรียกเก็บเฉพาะค่าอะไหล่และค่าแรงเท่านั้น

กลไกการตอบสนองอย่างรวดเร็ว

เราให้การสนับสนุนทางโทรศัพท์ทางวิศวกรรมมืออาชีพตลอด 7 × 24 ชั่วโมง เมื่อได้รับการแจ้งเตือนข้อผิดพลาด ทีมเทคนิคของเราจะตอบกลับภายใน 24 ชั่วโมงและเสนอวิธีแก้ปัญหาที่เป็นไปได้ หากต้องการบริการนอกสถานที่ วิศวกรมืออาชีพของเราจะมาถึงสถานที่ของคุณภายในหนึ่งสัปดาห์ ในสถานการณ์พิเศษที่ไม่สามารถซ่อมแซมอุปกรณ์ได้ เราจะเปลี่ยนอุปกรณ์ใหม่โดยไม่มีเงื่อนไขหรือจัดหาหน่วยทดแทนในระหว่างระยะเวลาการรับประกันสองปี หรือใช้มาตรการที่จำเป็นเพื่อฟื้นฟูการทำงานตามปกติ

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: หน่วยนี้สามารถแปรรูปและทำให้บริสุทธิ์ก๊าซฉนวนประเภทใดได้บ้าง

ตอบ: อุปกรณ์นี้ออกแบบมาสำหรับก๊าซไดอิเล็กทริกที่ใช้ในอุปกรณ์ไฟฟ้าแรงสูง โดยเฉพาะสารผสม SF6 และ SF6/N2 ที่พบในสายฉนวนแก๊ส (GIL) และสวิตช์เกียร์ฉนวนแก๊ส (GIS) สามารถกู้คืนของเหลว SF6 จากก๊าซผสมและทำให้ก๊าซที่เสื่อมสภาพจากอุปกรณ์ที่เลิกใช้งานแล้วบริสุทธิ์

คำถามที่ 2: หน่วยนี้มีความบริสุทธิ์ของก๊าซเกิน 99.9% ได้อย่างไร

ตอบ: โดยผสมผสานกระบวนการกรองแบบหลายขั้นตอน การควบแน่น และการกลั่นที่อุณหภูมิต่ำเข้าด้วยกันเป็นลำดับเรียงกัน การกลั่นที่อุณหภูมิต่ำจะแยกส่วนประกอบตามความแตกต่างของจุดเดือด ในขณะที่หลักการแกว่งแรงดันทำให้ก๊าซเป้าหมายเข้มข้นยิ่งขึ้น วิธีการแบบหลายขั้นตอนนี้ช่วยให้มั่นใจได้ว่าก๊าซที่นำกลับมาใช้ใหม่มีความบริสุทธิ์เกิน 99.9% ทำให้สามารถนำกลับมาใช้ใหม่ในอุปกรณ์ไฟฟ้าได้โดยตรง

คำถามที่ 3: เหตุใดจึงใช้การกลั่นที่อุณหภูมิต่ำแทนการให้ความร้อนแบบธรรมดาเพื่อทำให้ก๊าซบริสุทธิ์

ตอบ: ก๊าซไดอิเล็กทริกเช่น SF6 มีจุดเดือดต่ำมากและมีความไวต่อการสลายตัวด้วยความร้อน การกลั่นที่อุณหภูมิต่ำทำงานได้ต่ำกว่าเกณฑ์การย่อยสลายเนื่องจากความร้อนของก๊าซเหล่านี้ โดยรักษาคุณสมบัติไดอิเล็กทริกในขณะที่ยังคงสามารถแยกไนโตรเจน ความชื้น และผลพลอยได้จากการสลายตัวได้อย่างมีประสิทธิภาพ

Q4: How does this unit support environmental compliance for power utilities?

ตอบ: SF6 เป็นก๊าซเรือนกระจกที่มีศักยภาพในการทำให้เกิดภาวะโลกร้อนมากกว่า CO2 หลายพันเท่า ด้วยการกู้คืนและการทำให้ SF6 บริสุทธิ์จากอุปกรณ์ที่เลิกใช้งานหรือบำรุงรักษาแทนการระบายอากาศ หน่วยนี้ช่วยให้ระบบสาธารณูปโภคด้านพลังงานปฏิบัติตามกฎระเบียบด้านสิ่งแวดล้อมที่เข้มงวดมากขึ้นเกี่ยวกับการปล่อยก๊าซ SF6

คำถามที่ 5: ก๊าซที่นำกลับมาใช้ใหม่สามารถนำกลับมาใช้ใหม่ในอุปกรณ์ไฟฟ้าแรงสูงได้โดยตรงหรือไม่

ก. ใช่. เมื่อความบริสุทธิ์ของก๊าซเกิน 99.9% SF6 ที่นำกลับมาใช้ใหม่จะตรงตามข้อกำหนดที่จำเป็นสำหรับการนำกลับมาใช้ใหม่โดยตรงในอุปกรณ์ GIL และ GIS ซึ่งช่วยลดต้นทุนในการซื้อ SF6 ใหม่ในขณะเดียวกันก็ช่วยลดความรับผิดต่อสิ่งแวดล้อมไปพร้อมๆ กัน
