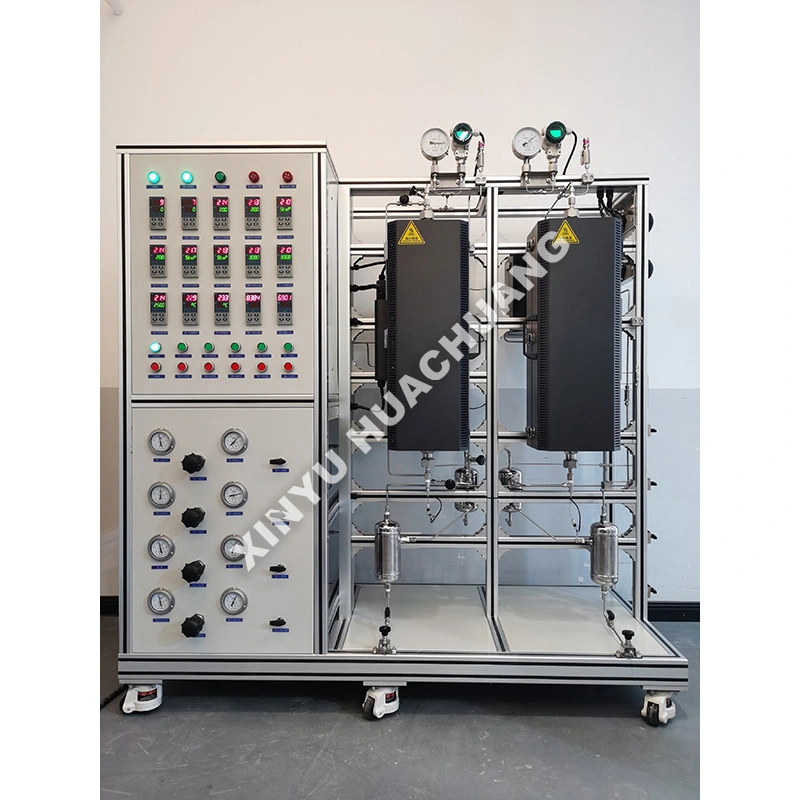

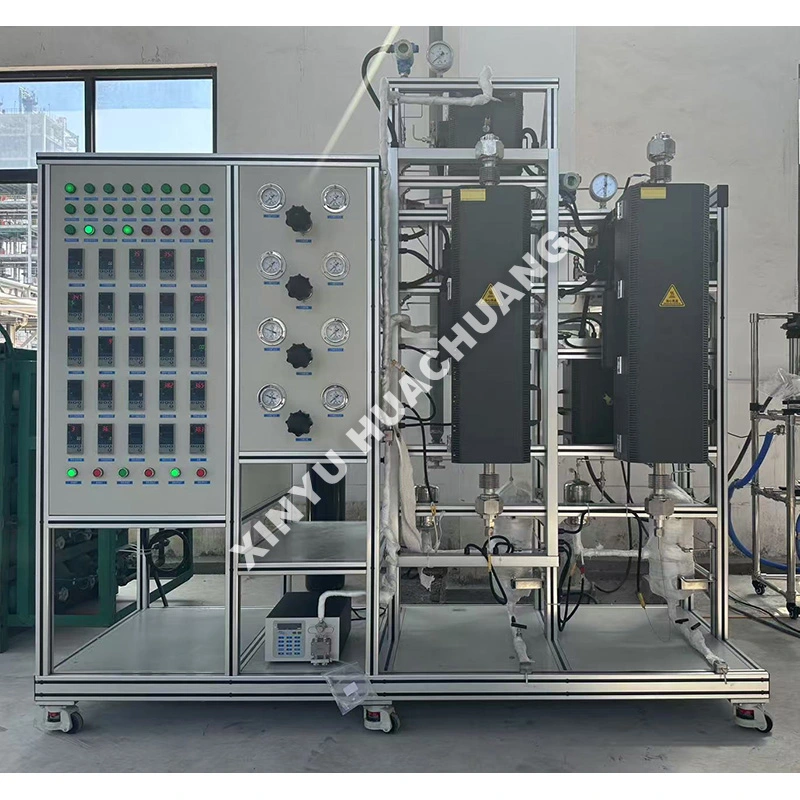

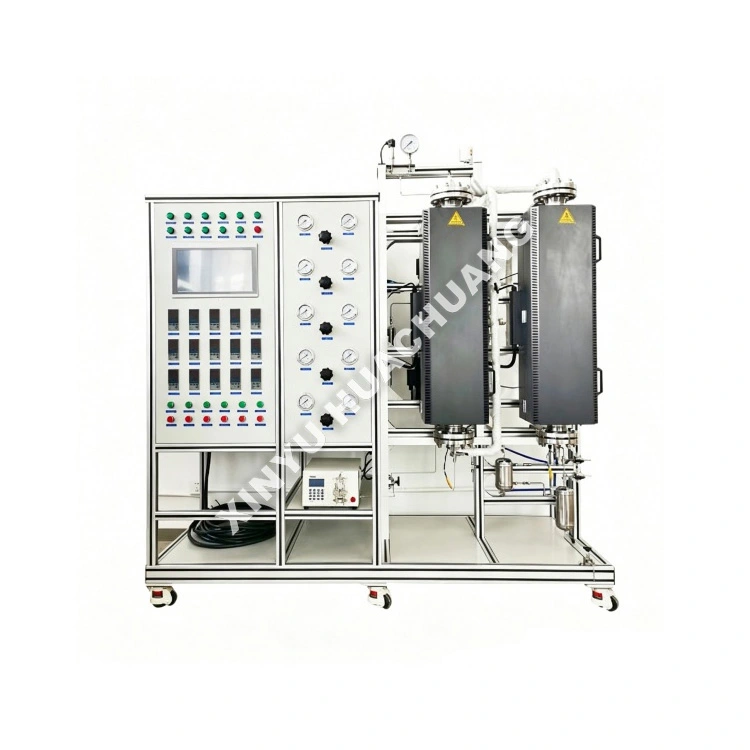

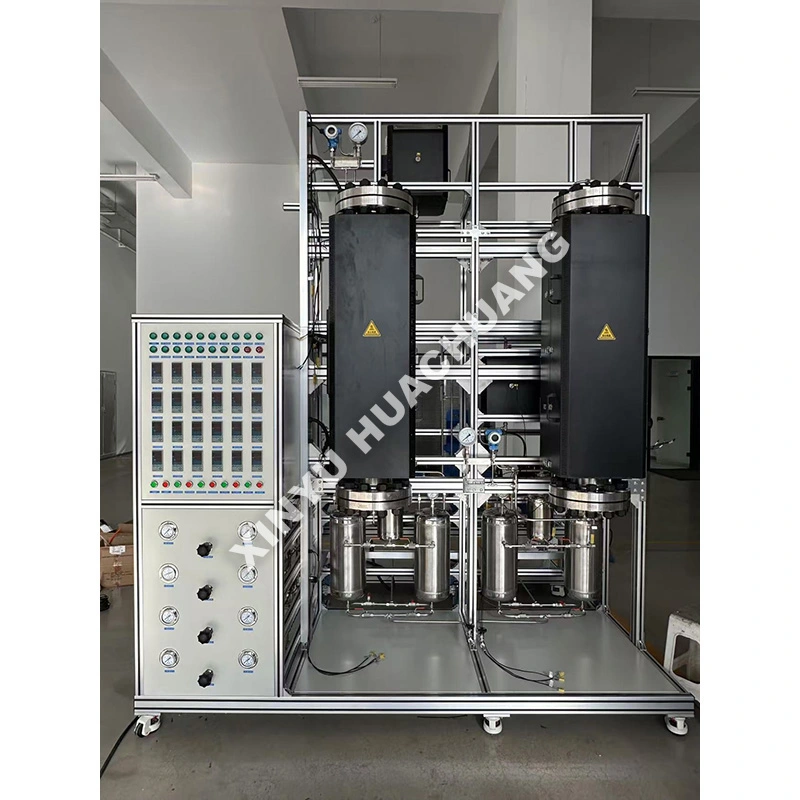

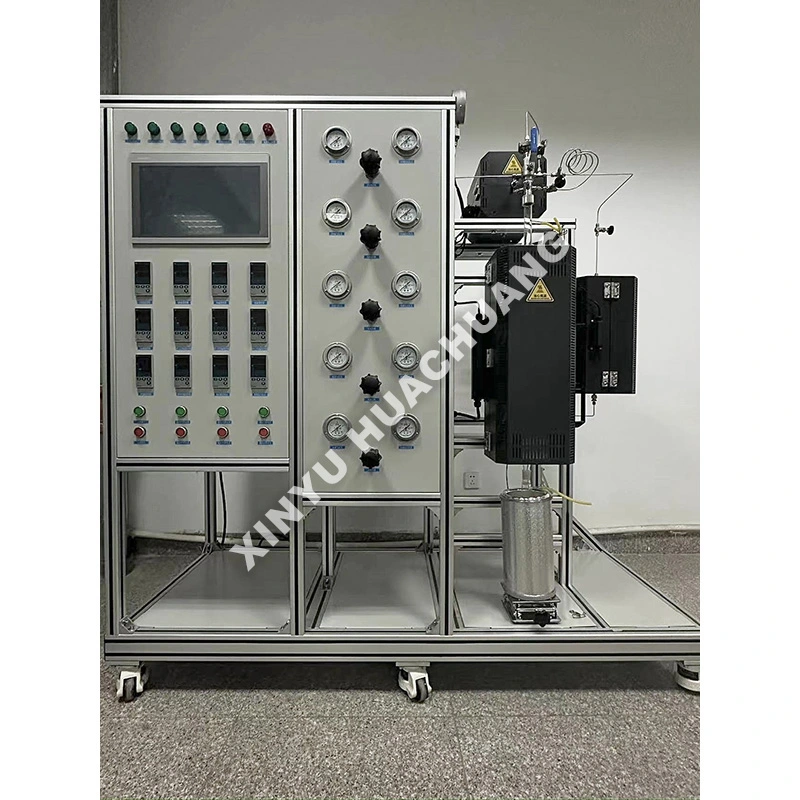

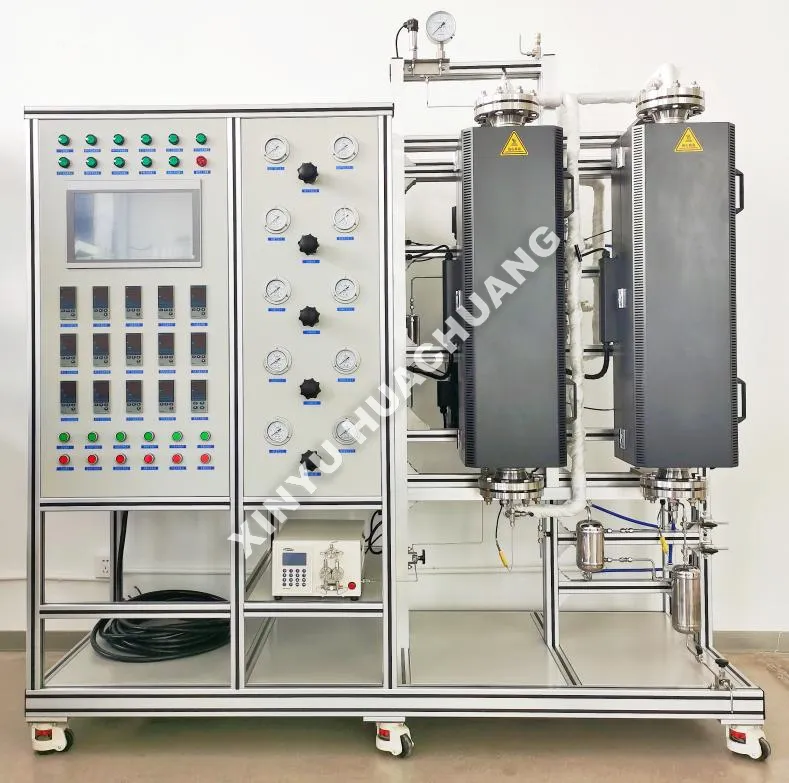

หน่วยทดลองการปฏิรูปมีเทน

หน่วยทดลองการปฏิรูปมีเทนของ XINYU HUACHUANG เป็นระบบเครื่องปฏิกรณ์ในห้องปฏิบัติการที่ทำงานอัตโนมัติขั้นสูง ซึ่งออกแบบมาเพื่อการสร้างซินแก๊สและการวิจัยจลน์ศาสตร์ที่แม่นยำ ออกแบบมาเพื่อจำลองกระบวนการเปลี่ยนรูปมีเทนด้วยไอน้ำทางอุตสาหกรรม (SMR) และกระบวนการเปลี่ยนรูปแบบแห้ง (DRM) โดยจะควบคุมอุณหภูมิ ความดัน และอัตราส่วนก๊าซต่อคาร์บอนได้อย่างแม่นยำ หน่วยนี้ติดตั้งด้วยระบบอัตโนมัติ PLC อัจฉริยะและอินเตอร์ล็อคด้านความปลอดภัยหลายระดับ เหมาะอย่างยิ่งสำหรับการคัดกรองตัวเร่งปฏิกิริยา การเพิ่มประสิทธิภาพกระบวนการ และการวิจัยการผลิตไฮโดรเจนในสาขาพลังงานและปิโตรเคมี

หลักการทำงาน

หน่วยทดลองการปฏิรูปมีเทนทำงานผ่านลำดับอัตโนมัติเต็มรูปแบบ: ปฏิกิริยาการปฏิรูปการดูดความร้อนจะถูกจำลองที่อุณหภูมิสูง โดยมีเทนที่สูบจ่ายอย่างแม่นยำโดยตัวควบคุมการไหลของมวล จากนั้นนำไปผสมกับไอน้ำ (ผ่านเครื่องฟองสบู่ที่ให้ความร้อน) หรือคาร์บอนไดออกไซด์ หลังจากการอุ่นก่อน สารป้อนที่เป็นก๊าซจะเข้าสู่เครื่องปฏิกรณ์แบบเบดคงที่ ซึ่งมีประจุด้วยตัวเร่งปฏิกิริยาที่เป็นนิกเกิลหรือโลหะมีตระกูล โดยที่การปฏิรูปจะเปลี่ยนมีเทนเป็นไฮโดรเจนและคาร์บอนมอนอกไซด์ ตลอดกระบวนการ หน่วยนี้จะรักษาโปรไฟล์อุณหภูมิสูงที่ต้องการผ่านระบบควบคุมอุณหภูมิขั้นสูง ในขณะที่โมดูลการวิเคราะห์ก๊าซออนไลน์จะติดตามองค์ประกอบของผลิตภัณฑ์อย่างต่อเนื่อง ช่วยให้สามารถคำนวณการแปลงมีเทนแบบเรียลไทม์และอัตราส่วน H₂/CO ที่เป็นผลลัพธ์

ข้อได้เปรียบที่สำคัญ

● ความแม่นยำในอุณหภูมิสูง: การให้ความร้อน PID แบบหลายโซนขั้นสูงช่วยให้มั่นใจได้ถึงการกระจายอุณหภูมิที่สม่ำเสมอสูงถึง 900°C ซึ่งสำคัญมากสำหรับปฏิกิริยาการปฏิรูปการดูดซับความร้อน

● การจำลองกระบวนการอเนกประสงค์: รองรับการปฏิรูปมีเทนด้วยไอน้ำ (SMR), การเปลี่ยนรูปแบบแห้ง (DRM) และการเปลี่ยนรูปด้วยความร้อนอัตโนมัติ (ATR) โดยเพียงแค่ปรับองค์ประกอบของก๊าซป้อน

● การควบคุมไอน้ำที่แม่นยำ: ระบบเครื่องทำฟองและเครื่องทำไอระเหยที่ให้ความร้อนในตัวช่วยให้มั่นใจได้ถึงอัตราส่วนน้ำต่อคาร์บอน (S/C) ที่แม่นยำและเสถียร โดยไม่มีการควบแน่นในท่อป้อน

● ระบบอัตโนมัติอัจฉริยะ: การควบคุมแบบรวม PLC-PC ช่วยให้สามารถบันทึกข้อมูลอัตโนมัติ การสร้างเส้นโค้งในอดีต และการทำงานระยะยาวแบบไม่ต้องดูแล

● การออกแบบที่แข็งแกร่งและปลอดภัย: เครื่องปฏิกรณ์สร้างขึ้นจากโลหะผสมที่มีอุณหภูมิสูงและทนต่อการกัดกร่อน (เช่น SS316L, อินโคเนล) โดยมีระบบล็อคเพื่อความปลอดภัยหลายระดับสำหรับการป้องกันอุณหภูมิสูงเกิน แรงดันเกิน และการป้องกันเปลวไฟ

ข้อมูลจำเพาะทางเทคนิค

พื้นที่ใช้งาน

● การผลิตไฮโดรเจน: การวิจัยและพัฒนาสำหรับการปฏิรูปมีเทนด้วยไอน้ำ (SMR) สำหรับเซลล์เชื้อเพลิงและไฮโดรเจนในโรงกลั่น

● การดักจับคาร์บอนและการใช้ประโยชน์: การเปลี่ยนรูปแบบแห้งของมีเทน (DRM) เพื่อแปลง CH4 และ CO2 ให้เป็นซินกาสอันมีค่า

● การคัดกรองตัวเร่งปฏิกิริยา: การทดสอบตัวเร่งปฏิกิริยาที่ใช้ Ni, โลหะมีตระกูล (Ru, Rh, Pt) และตัวเร่งปฏิกิริยาเพอรอฟสกี้เพื่อการปฏิรูปปฏิกิริยา

● การเพิ่มประสิทธิภาพกระบวนการ: ศึกษาผลกระทบของอุณหภูมิ ความดัน และอัตราส่วน S/C ต่อการแปลงมีเทนและความต้านทานโค้ก

● การวิจัยทางวิชาการ: การศึกษาจลน์ศาสตร์ขั้นพื้นฐานและกลไกการปิดใช้งานตัวเร่งปฏิกิริยา

ข้อควรระวังในการใช้งาน

● การทำความร้อนด้วยไอน้ำ: ตรวจสอบให้แน่ใจเสมอว่าระบบสร้างไอน้ำและท่อปลายน้ำทั้งหมดได้รับความร้อนและฉนวนอย่างเหมาะสมเพื่อป้องกันการควบแน่นของน้ำ ซึ่งอาจทำให้ตัวเร่งปฏิกิริยาเสียหายได้

● การไล่ล้างแบบเฉื่อย: ล้างเครื่องปฏิกรณ์ด้วยก๊าซเฉื่อย (N2 หรือ Ar) ก่อนให้ความร้อนและก่อนที่จะปล่อยไอน้ำหรือก๊าซที่เกิดปฏิกิริยาเพื่อป้องกันการเกิดออกซิเดชันหรือสารผสมที่ระเบิดได้

● ลำดับการทำความเย็น: หลังจากการทดลอง ให้หยุดการป้อนของเหลวก่อน จากนั้นจึงปล่อยก๊าซเฉื่อยต่อไปในขณะที่ทำให้เครื่องปฏิกรณ์เย็นลงจนถึงอุณหภูมิห้องก่อนที่จะปิดเครื่อง

● ความปลอดภัยของแก๊ส: มีเทนและไฮโดรเจนเป็นสารไวไฟสูง ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดได้รับการทดสอบการรั่ว และระบบทำงานในพื้นที่ที่มีการระบายอากาศที่ดีพร้อมเครื่องตรวจจับก๊าซ

คู่มือการบำรุงรักษา

● รายวัน: ตรวจสอบแรงดันถังแก๊ส ตรวจสอบการอ่านค่า MFC และตรวจสอบระดับน้ำในบับเบิ้ล ตรวจสอบให้แน่ใจว่ามีการระบายหรือบำบัดก๊าซไอเสียอย่างเหมาะสม

● รายสัปดาห์/รายเดือน: ทำความสะอาดหรือเปลี่ยนไส้กรองก๊าซและตัวดักความชื้น ตรวจสอบซีล วาล์ว และท่อของเครื่องปฏิกรณ์เพื่อดูสัญญาณการกัดกร่อนหรือการรั่วไหล

● รายไตรมาส: ปรับเทียบตัวควบคุมการไหลของมวลและเซ็นเซอร์อุณหภูมิเพื่อรักษาความแม่นยำในการทดสอบ ตรวจสอบการเชื่อมต่อไฟฟ้าในตู้ PLC ว่าแน่นหรือไม่

● การจัดการตัวเร่งปฏิกิริยา: โหลดและขนตัวเร่งปฏิกิริยาอย่างระมัดระวังเพื่อหลีกเลี่ยงการกระแทก ตรวจสอบความดันลดลงอย่างสม่ำเสมอ การเพิ่มขึ้นอย่างกะทันหันบ่งชี้ว่าโค้กหรือเตียงอุดตัน ซึ่งจำเป็นต้องสร้างใหม่หรือเปลี่ยนใหม่

บริการหลังการขายและการสนับสนุน

ที่ XINYU HUACHUANG เรามุ่งมั่นที่จะให้การสนับสนุนหลังการขายที่ครอบคลุมและเชื่อถือได้ เพื่อให้มั่นใจว่าอุปกรณ์ของคุณทำงานอย่างต่อเนื่องและมีประสิทธิภาพ ทีมงานบริการเฉพาะของเราพร้อมเสมอที่จะช่วยเหลือคุณ

ความคุ้มครองการรับประกันที่ครอบคลุม

เราภูมิใจนำเสนอการรับประกันสองปีสำหรับอุปกรณ์ของเรา ในช่วงเวลานี้ เราให้บริการบำรุงรักษาและซ่อมแซมฟรีสำหรับปัญหาด้านคุณภาพ ยกเว้นปัญหาที่เกิดจากการทำงานที่ไม่เหมาะสม การดัดแปลงโดยไม่ได้รับอนุญาต หรือเหตุสุดวิสัย สำหรับอุปกรณ์ที่อยู่นอกเหนือระยะเวลาการรับประกันสองปี เรายังคงให้บริการบำรุงรักษาตลอดชีวิต โดยเรียกเก็บเฉพาะค่าอะไหล่และค่าแรงเท่านั้น

กลไกการตอบสนองอย่างรวดเร็ว

เราให้การสนับสนุนทางโทรศัพท์ทางวิศวกรรมมืออาชีพตลอด 7 × 24 ชั่วโมง เมื่อได้รับการแจ้งเตือนข้อผิดพลาด ทีมเทคนิคของเราจะตอบกลับภายใน 24 ชั่วโมงและเสนอวิธีแก้ปัญหาที่เป็นไปได้ หากต้องการบริการนอกสถานที่ วิศวกรมืออาชีพของเราจะมาถึงสถานที่ของคุณภายในหนึ่งสัปดาห์ ในสถานการณ์พิเศษที่ไม่สามารถซ่อมแซมอุปกรณ์ได้ เราจะเปลี่ยนอุปกรณ์ใหม่โดยไม่มีเงื่อนไขหรือจัดหาหน่วยทดแทนในระหว่างระยะเวลาการรับประกันสองปี หรือใช้มาตรการที่จำเป็นเพื่อฟื้นฟูการทำงานตามปกติ

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: หน่วยทดลองการปฏิรูปมีเทนนี้ป้องกันการโค้กและการหยุดการทำงานของตัวเร่งปฏิกิริยาในระหว่างการทดสอบระยะยาวได้อย่างไร

ตอบ: ถ่านโค้กถือเป็นความท้าทายที่สำคัญในการปฏิรูปมีเทน หน่วยของเรามีระบบควบคุมอัตราส่วนไอน้ำต่อคาร์บอน (S/C) ที่ปรับได้อย่างแม่นยำ ช่วยให้มั่นใจได้ถึงปริมาณสัมพันธ์ที่เหมาะสมที่สุดในการยับยั้งการสะสมของคาร์บอน นอกจากนี้ เรายังนำเสนอโมดูลพรีรีฟอร์เมอร์ที่เป็นอุปกรณ์เสริมซึ่งจะแปลงไฮโดรคาร์บอนที่สูงขึ้นก่อนเครื่องปฏิกรณ์แบบท่อหลัก ซึ่งทำงานที่อุณหภูมิต่ำกว่าเพื่อรับประกันสภาวะที่เสถียรและไม่รุนแรง ซึ่งจะช่วยยืดอายุการใช้งานของตัวเร่งปฏิกิริยาได้อย่างมากในระหว่างการทดลอง

คำถามที่ 2: เครื่องนี้สามารถปรับใช้กับการปฏิรูปมีเทนด้วยไอน้ำ (SMR) และการปฏิรูปมีเทนแบบแห้ง (DRM) ได้หรือไม่

ตอบ: ใช่ อุปกรณ์นี้มีความหลากหลายสูง มีการติดตั้งตัวควบคุมการไหลของมวล (MFC) อิสระที่มีความแม่นยำสูงสำหรับทั้ง H₂O (ผ่านเครื่องสร้างไอ) และฟีด CO₂ ช่วยให้นักวิจัยสามารถสลับระหว่างกระบวนการ SMR และ DRM ได้อย่างราบรื่น หรือแม้แต่ทดสอบการปฏิรูปสองทาง เพื่อประเมินประสิทธิภาพของตัวเร่งปฏิกิริยาและคุณภาพซินแก๊ส (อัตราส่วน H₂/CO) ภายใต้สภาพแวดล้อมคาร์บอนไดออกไซด์และไอน้ำที่แตกต่างกัน

คำถามที่ 3: ระบบจะรักษาโปรไฟล์อุณหภูมิที่แม่นยำได้อย่างไร เนื่องจากปฏิกิริยารีฟอร์มิกมีลักษณะการดูดกลืนความร้อนสูง

ตอบ: ปฏิกิริยาการปฏิรูปต้องใช้พลังงานจำนวนมาก (700–1,000°C) หน่วยทดลองการปฏิรูปมีเทนของเราใช้เตาให้ความร้อนไฟฟ้าที่ตั้งโปรแกรมได้หลายโซนพร้อมระบบควบคุม PID ขั้นสูง เทอร์โมคัปเปิลหลายตัวถูกวางอย่างมีกลยุทธ์ตามแนวท่อเครื่องปฏิกรณ์เพื่อตรวจสอบโปรไฟล์อุณหภูมิแบบเรียลไทม์ PLC อุตสาหกรรมจะปรับพลังงานความร้อนแบบไดนามิกเพื่อชดเชยแผงระบายความร้อนที่ดูดความร้อน เพื่อให้มั่นใจว่าข้อมูลจลน์ศาสตร์มีความแม่นยำสูง

คำถามที่ 4: ก๊าซของผลิตภัณฑ์ที่มีอุณหภูมิสูงจะระบายความร้อนและวิเคราะห์อย่างปลอดภัยโดยไม่สูญเสียข้อมูลที่สำคัญได้อย่างไร

ตอบ: หน่วยนี้รวมระบบปรับสภาพก๊าซแบบหลายขั้นตอนแบบพิเศษเข้าไว้ด้วยกัน น้ำทิ้งที่มีอุณหภูมิสูงจะไหลผ่านเครื่องทำความเย็นแบบดับอย่างรวดเร็วก่อนเพื่อหยุดปฏิกิริยาทุติยภูมิทันที จากนั้นจะผ่านคอนเดนเซอร์ที่มีประสิทธิภาพสูงและเครื่องแยกก๊าซและของเหลวเพื่อกำจัดไอน้ำและน้ำที่ไม่ทำปฏิกิริยา จากนั้นซินกาสแบบแห้งจะถูกส่งไปยัง Gas Chromatograph (GC) ออนไลน์เพื่อการวิเคราะห์ที่แม่นยำแบบเรียลไทม์ของการแปลง CH₄, CO, CO₂ และ H₂ ที่ได้

คำถามที่ 5: มีกลไกความปลอดภัยอะไรบ้างในการจัดการกับไฮโดรเจนและคาร์บอนมอนอกไซด์ที่มีอุณหภูมิสูงระหว่างความล้มเหลวในการทดลอง

ตอบ: ความปลอดภัยเป็นสิ่งสำคัญยิ่งเมื่อจัดการกับซินกาส หน่วยทดลองการปฏิรูปมีเทนมีเมทริกซ์ความปลอดภัยที่ครอบคลุม หากเครื่องส่งสัญญาณการไหลของมีเทนทำงานล้มเหลวหรือตรวจพบการเคลื่อนตัวของอุณหภูมิ PLC จะทริกเกอร์การปิดระบบฉุกเฉิน (ESD) ทันที โดยจะตัดการป้อนไฮโดรคาร์บอนออกโดยอัตโนมัติ เปิดวาล์วไล่ไนโตรเจนเพื่อเฉื่อยเครื่องปฏิกรณ์ และเปิดใช้งานการระบายไอเสียเพื่อป้องกันการสะสมของก๊าซที่ระเบิดได้ ปกป้องทั้งผู้ปฏิบัติงานและอุปกรณ์
