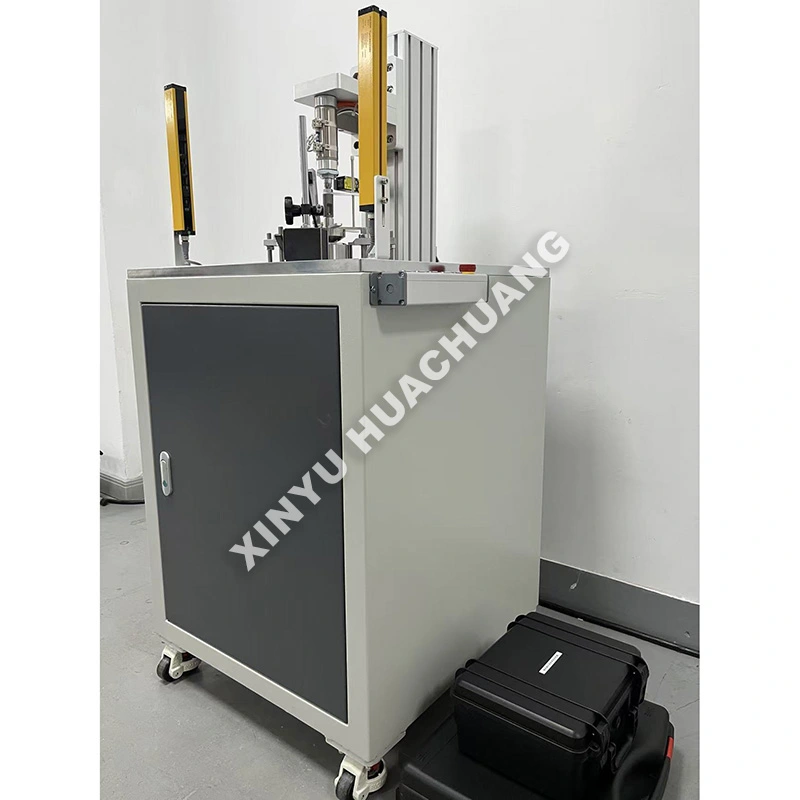

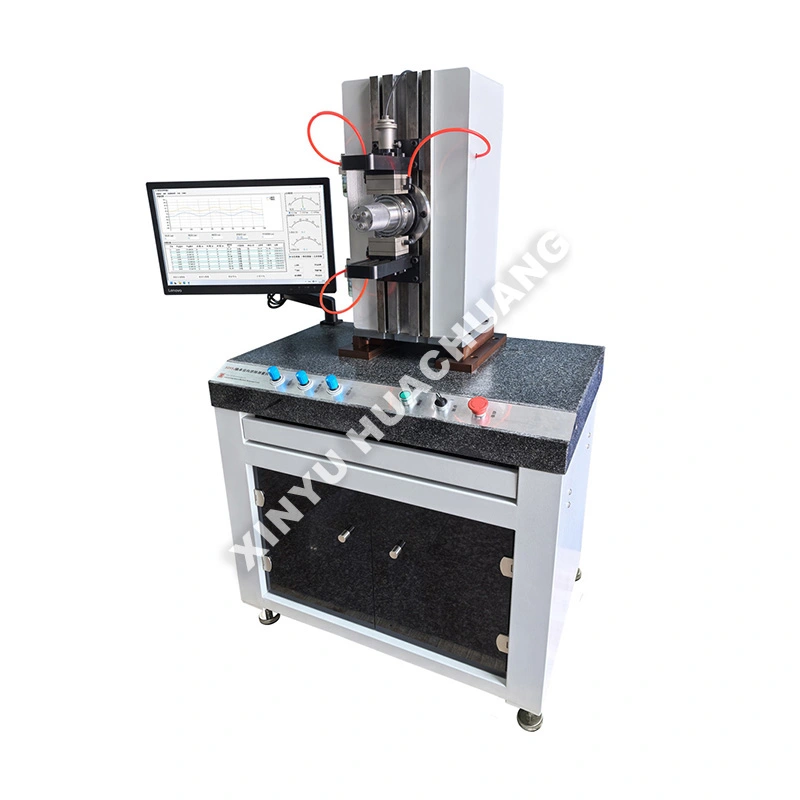

เครื่องมือวัดระยะห่างตามแนวแกนสำหรับตลับลูกปืน

เครื่องมือวัดระยะห่างตามแนวแกน XINYU HUACHUANG สำหรับตลับลูกปืนเป็นเครื่องทดสอบกึ่งอัตโนมัติที่มีความแม่นยำสูง ซึ่งได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อประเมินระยะห่างตามแนวแกนภายในของตลับลูกปืนกลิ้ง ได้รับการออกแบบเพื่อให้เป็นไปตามมาตรฐานสากลที่เข้มงวด เครื่องมือวัดระยะห่างตามแนวแกนสำหรับตลับลูกปืนนี้ใช้โหลดการวัดตามแนวแกนมาตรฐานอย่างแม่นยำเพื่อจับการกระจัดขนาดเล็ก เมื่อติดตั้งด้วยระบบอัตโนมัติ PLC อัจฉริยะและเซ็นเซอร์ความไวสูง ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและเชื่อถือได้ ขณะเดียวกันก็ส่งมอบข้อมูลที่ทำซ้ำได้ในระดับสูงสำหรับการวิจัยและพัฒนา การควบคุมคุณภาพ และการรับรองการผลิต

หลักการทำงาน

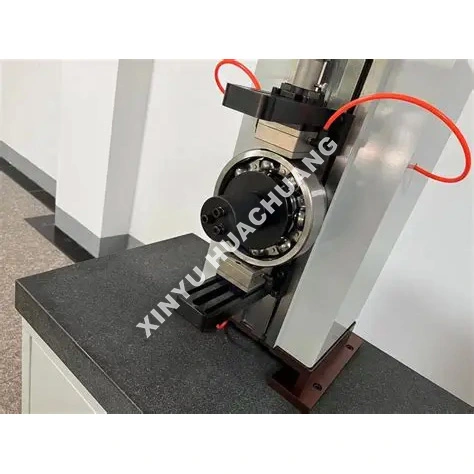

เครื่องมือวัดระยะห่างตามแนวแกนสำหรับตลับลูกปืนทำงานบนหลักการวัดแบบไดนามิกและไม่มีโหลด วงแหวนรอบนอกของตลับลูกปืนได้รับการแก้ไขและยึดอย่างแน่นหนา ในขณะที่โหลดการวัดตามแนวแกนที่แม่นยำถูกนำไปใช้กับวงแหวนด้านใน ดิสเพลสเมนต์เซนเซอร์ความไวสูงจะจับการเคลื่อนไหวตามแนวแกนขององค์ประกอบที่กลิ้งขณะที่พวกมันเคลื่อนผ่านโซนรับน้ำหนัก ระบบใช้อัลกอริธึมดิฟเฟอเรนเชียลเพื่อกำจัดข้อผิดพลาดทางเรขาคณิตโดยอัตโนมัติ และคำนวณระยะห่างตามแนวแกนที่แท้จริงโดยไม่ต้องมีการชดเชยการเสียรูป

มีข้อดีที่โดดเด่นอย่างไร?

● การวัดที่มีความแม่นยำสูง: นำเสนอเซ็นเซอร์อินดักทีฟระดับพรีเมียมที่มีความสามารถในการทำซ้ำคงที่ <1.5μm และความสามารถในการทำซ้ำแบบไดนามิก <2.5μm

● การโหลดอัตโนมัติ: การโหลดแบบนิวแมติกหรือแบบมอเตอร์ช่วยให้มั่นใจได้ถึงแรงการวัดที่ได้มาตรฐานและสม่ำเสมอ ขจัดข้อผิดพลาดในการใช้งานด้วยตนเอง

● การประมวลผลข้อมูลอัจฉริยะ: คำนวณระยะห่างเฉลี่ยโดยอัตโนมัติ ระบุการติดขัดในการหมุน และสร้างรายงานทางสถิติ SPC/CPK

● โครงสร้างที่แข็งแกร่งและปลอดภัย: สร้างขึ้นด้วยกรอบกลไกที่แข็งแกร่งและมีการสอบเทียบอัตโนมัติกับชิ้นส่วนอ้างอิงมาตรฐานเพื่อรักษาความแม่นยำในระยะยาว

● ความเข้ากันได้ที่หลากหลาย: อุปกรณ์จับยึดแบบแยกส่วนช่วยให้เปลี่ยนได้อย่างรวดเร็วเพื่อทดสอบตลับลูกปืนประเภทต่างๆ ตั้งแต่ตลับลูกปืนเม็ดกลมร่องลึกไปจนถึงตลับลูกปืนเม็ดเรียว

ข้อมูลจำเพาะทางเทคนิค

มันสามารถใช้ได้ที่ไหน?

● การผลิตตลับลูกปืน: การตรวจสอบคุณภาพแบบอินไลน์หรือออฟไลน์ 100% สำหรับตลับลูกปืนเม็ดกลมร่องลึก ลูกกลิ้งทรงกระบอก และตลับลูกปืนเม็ดเรียว

● ยานยนต์และอวกาศ: การควบคุมคุณภาพขาเข้า (IQC) และการตรวจสอบการประกอบสำหรับดุมล้อ กระปุกเกียร์ และเครื่องยนต์กังหัน

● เครื่องจักรที่มีความแม่นยำ: การจับคู่ระยะห่างและการเลือกการจับคู่สำหรับสปินเดิลของเครื่องมือกลและหุ่นยนต์ที่มีความแม่นยำสูง

● การบำรุงรักษาและ MRO: การประเมินสภาพและการประเมินระยะห่างของตลับลูกปืนในระหว่างการยกเครื่องอุปกรณ์

ข้อควรระวังในการใช้งาน

● การเตรียมตัวอย่าง: ทำความสะอาดตลับลูกปืนอย่างทั่วถึงเสมอเพื่อกำจัดสารป้องกันสนิมหรือจาระบีที่อาจส่งผลต่อการตรวจวัดระดับไมโคร

● สมดุลทางความร้อน: ปล่อยให้ทั้งเครื่องมือและตลับลูกปืนปรับให้เข้ากับอุณหภูมิห้อง (20±5°C) ก่อนทำการทดสอบ

● การจัดตำแหน่งที่เหมาะสม: ตรวจสอบให้แน่ใจว่าแบริ่งอยู่ในตำแหน่งที่ราบเรียบกับฟิกซ์เจอร์ เพื่อป้องกันการอ่านค่าผิดพลาดที่เกิดจากการเอียงของวงแหวนรอบนอก

● การสอบเทียบ: เรียกใช้ขั้นตอนการสอบเทียบอัตโนมัติโดยใช้แบริ่งอ้างอิงมาตรฐานที่จุดเริ่มต้นของแต่ละกะ

คู่มือการบำรุงรักษา

● ทุกวัน: เช็ดอุปกรณ์วัดและสไตลัสเซ็นเซอร์ด้วยผ้าสะอาดไม่เป็นขุย ตรวจสอบแรงดันลม (ถ้ามี) และระบายความชื้นออกจากตัวกรอง

● รายสัปดาห์/รายเดือน: ตรวจสอบแกนหมุนและคันโยกโหลดเพื่อให้การทำงานราบรื่น หยดน้ำมันเครื่องชนิดเบาลงบนจุดหมุนเชิงกลตามที่แนะนำ

● รายไตรมาส: ดำเนินการสอบเทียบทั้งระบบโดยใช้บล็อกระยะห่างมาตรฐานที่ผ่านการรับรองเพื่อตรวจสอบความเป็นเส้นตรงและความแม่นยำในการขยาย

● การควบคุมสภาพแวดล้อม: เก็บเครื่องมือให้ห่างจากเครื่องจักรที่มีการสั่นสะเทือนหนัก สนามแม่เหล็กแรงสูง และแสงแดดโดยตรง เพื่อรักษาเสถียรภาพในการวัด

การสนับสนุนที่ทำให้คุณมั่นใจ

ที่ XINYU HUACHUANG เรามุ่งมั่นที่จะให้การสนับสนุนหลังการขายที่ครอบคลุมและเชื่อถือได้ เพื่อให้มั่นใจว่าอุปกรณ์ของคุณทำงานอย่างต่อเนื่องและมีประสิทธิภาพ ทีมงานบริการเฉพาะของเราพร้อมเสมอที่จะช่วยเหลือคุณ

ความคุ้มครองการรับประกันที่ครอบคลุม

เราภูมิใจนำเสนอการรับประกันสองปีสำหรับอุปกรณ์ของเรา ในช่วงเวลานี้ เราให้บริการบำรุงรักษาและซ่อมแซมฟรีสำหรับปัญหาด้านคุณภาพ ยกเว้นปัญหาที่เกิดจากการทำงานที่ไม่เหมาะสม การดัดแปลงโดยไม่ได้รับอนุญาต หรือเหตุสุดวิสัย สำหรับอุปกรณ์ที่อยู่นอกเหนือระยะเวลาการรับประกันสองปี เรายังคงให้บริการบำรุงรักษาตลอดชีวิต โดยเรียกเก็บเฉพาะค่าอะไหล่และค่าแรงเท่านั้น

กลไกการตอบสนองอย่างรวดเร็ว

เราให้การสนับสนุนทางโทรศัพท์ทางวิศวกรรมมืออาชีพตลอด 7 × 24 ชั่วโมง เมื่อได้รับการแจ้งเตือนข้อผิดพลาด ทีมเทคนิคของเราจะตอบกลับภายใน 24 ชั่วโมงและเสนอวิธีแก้ปัญหาที่เป็นไปได้ หากต้องการบริการนอกสถานที่ วิศวกรมืออาชีพของเราจะมาถึงสถานที่ของคุณภายในหนึ่งสัปดาห์ ในสถานการณ์พิเศษที่ไม่สามารถซ่อมแซมอุปกรณ์ได้ เราจะเปลี่ยนอุปกรณ์ใหม่โดยไม่มีเงื่อนไขหรือจัดหาหน่วยทดแทนในระหว่างระยะเวลาการรับประกันสองปี หรือใช้มาตรการที่จำเป็นเพื่อฟื้นฟูการทำงานตามปกติ

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: ระยะห่างตามแนวแกนคืออะไร และแตกต่างจากระยะห่างในแนวรัศมีอย่างไร

ตอบ: ระยะห่างตามแนวแกนคือระยะทางรวมที่วงแหวนด้านในของแบริ่งสามารถเคลื่อนที่ในแนวแกน (ตามแกนเพลา) สัมพันธ์กับวงแหวนรอบนอกเมื่อไม่มีการใช้โหลดภายนอก ในขณะที่ระยะห่างในแนวรัศมีจะวัดการเคลื่อนที่ในแนวตั้งฉากกับเพลา ระยะห่างตามแนวแกนจะวัดการเคลื่อนไหวขนานกับเพลา ระยะห่างทั้งสองส่งผลต่อประสิทธิภาพของตลับลูกปืน แต่ระยะห่างตามแนวแกนมีความสำคัญอย่างยิ่งสำหรับการใช้งานที่ต้องรับแรงขับดัน เช่น กระปุกเกียร์และปั๊มแนวตั้ง

คำถามที่ 2: หลักการวัดแบบไดนามิกของเครื่องมือรับประกันความถูกต้องแม่นยำได้อย่างไร

A: The outer ring is securely fixed and clamped while a precise axial measurement load is applied to the inner ring. ดิสเพลสเมนต์เซนเซอร์ความไวสูงจะจับการเคลื่อนไหวตามแนวแกนขององค์ประกอบที่กลิ้งขณะที่พวกมันเคลื่อนผ่านโซนรับน้ำหนัก ระบบใช้อัลกอริธึมดิฟเฟอเรนเชียลเพื่อกำจัดข้อผิดพลาดทางเรขาคณิตโดยอัตโนมัติ เช่น การเบี่ยงเบนหนีศูนย์ของใบหน้าและการโยกเยกของกรง โดยคำนวณระยะห่างตามแนวแกนที่แท้จริงโดยไม่ต้องมีการชดเชยการเสียรูป

คำถามที่ 3: เหตุใดระยะห่างตามแนวแกนจึงมีความสำคัญเป็นพิเศษสำหรับการสัมผัสเชิงมุมและแบริ่งลูกกลิ้งเรียว

ตอบ: ตลับลูกปืนเม็ดเรียวและหน้าสัมผัสเชิงมุมได้รับการออกแบบมาให้รับภาระในแนวรัศมีและแนวแกนรวมกัน ระยะห่างตามแนวแกนจะกำหนดมุมสัมผัสระหว่างชิ้นส่วนกลิ้งและรางน้ำโดยตรง ซึ่งจะควบคุมการกระจายน้ำหนัก ความแข็ง และการสร้างความร้อน ระยะห่างตามแนวแกนที่ไม่ถูกต้องในตลับลูกปืนประเภทนี้ทำให้เกิดการแบ่งรับน้ำหนักที่ไม่สม่ำเสมอ การหลุดร่อนก่อนเวลาอันควร และความล้มเหลวร้ายแรง

คำถามที่ 4: เครื่องมือนี้สามารถใช้ร่วมกับเครื่องมือวัดระยะห่างในแนวรัศมีเพื่อการตรวจสอบตลับลูกปืนที่สมบูรณ์ได้หรือไม่

ก. ใช่. เครื่องมือวัดระยะห่างในแนวรัศมีและแนวแกนร่วมกันทำให้โปรไฟล์ระยะห่างของตลับลูกปืนครอบคลุม ข้อมูลจำเพาะของตลับลูกปืนหลายรายการกำหนดให้ต้องมีการตรวจสอบทั้งสองค่า การใช้เครื่องมือทั้งสองตามลำดับบนตลับลูกปืนตัวเดียวกันจะทำให้เห็นภาพรวมของรูปทรงภายในได้ครบถ้วน และช่วยยืนยันว่าตลับลูกปืนตรงตามข้อกำหนดระยะห่างทั้งหมด

คำถามที่ 5: เครื่องมือนี้สนับสนุนการตรวจสอบขาเข้าและการวิเคราะห์ความล้มเหลวอย่างไร

ตอบ: สำหรับการตรวจสอบขาเข้า เครื่องมือจะตรวจสอบว่าตลับลูกปืนใหม่ตรงตามกลุ่มระยะห่างตามแนวแกนที่ระบุก่อนการติดตั้ง เพื่อป้องกันการทำงานซ้ำในการประกอบที่มีค่าใช้จ่ายสูง สำหรับการวิเคราะห์ความล้มเหลว การวัดระยะห่างตามแนวแกนของตลับลูกปืนที่ส่งคืนหรือที่ชำรุดในภาคสนามจะช่วยพิจารณาว่าระยะห่างที่ไม่เหมาะสมเป็นปัจจัยที่สนับสนุนหรือไม่ ซึ่งสนับสนุนการตรวจสอบสาเหตุที่แท้จริงและการดำเนินการแก้ไข
