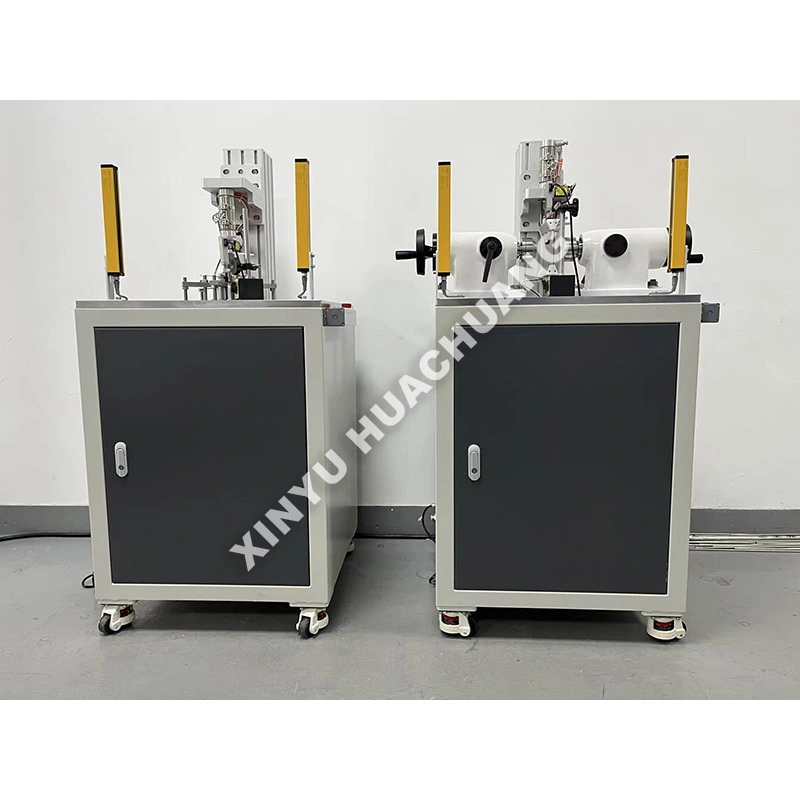

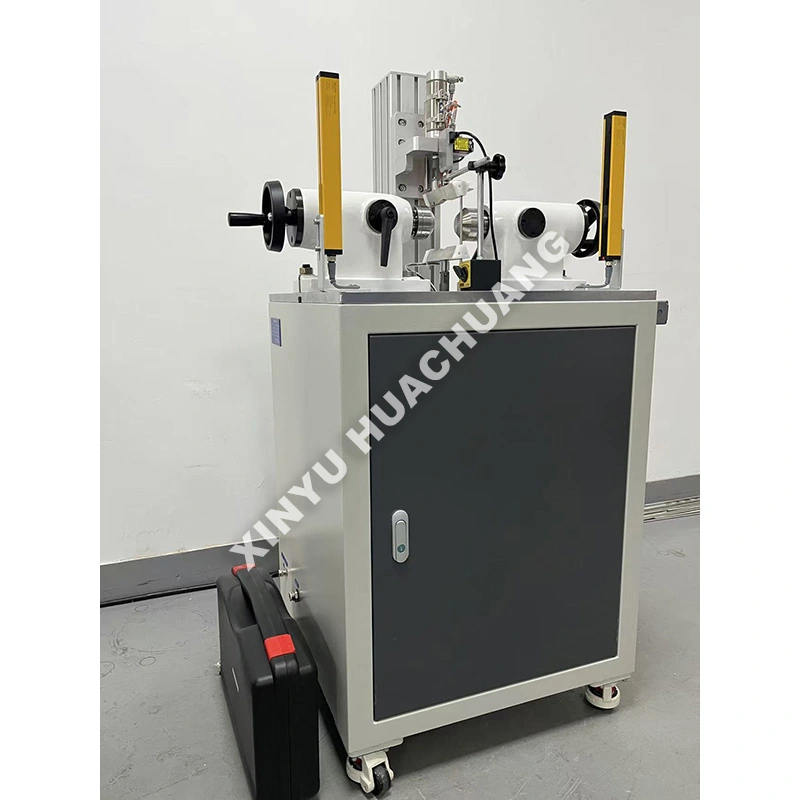

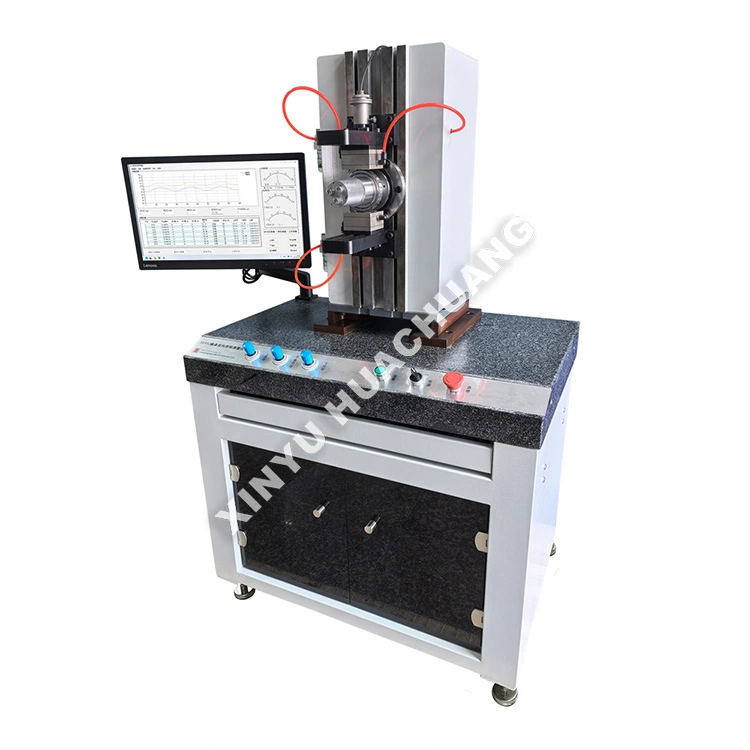

เครื่องมือวัดระยะห่างแนวรัศมีแบริ่ง

เครื่องมือวัดระยะห่างในแนวรัศมีของตลับลูกปืน XINYU HUACHUANG เป็นเครื่องทดสอบแบบกึ่งอัตโนมัติที่มีความแม่นยำสูง ซึ่งได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อประเมินระยะห่างในแนวรัศมีภายในของตลับลูกปืนกลิ้ง ได้รับการออกแบบเพื่อให้ตรงตามมาตรฐานสากลที่เข้มงวด เครื่องมือวัดระยะห่างในแนวรัศมีของแบริ่งนี้ใช้โหลดการวัดที่ได้มาตรฐานอย่างแม่นยำเพื่อจับการกระจัดระดับไมโคร เมื่อติดตั้งด้วยระบบอัตโนมัติ PLC อัจฉริยะและเซ็นเซอร์ความไวสูง ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและเชื่อถือได้ ขณะเดียวกันก็ส่งมอบข้อมูลที่ทำซ้ำได้ในระดับสูงสำหรับการวิจัยและพัฒนา การควบคุมคุณภาพ และการรับรองการผลิต

หลักการทำงาน

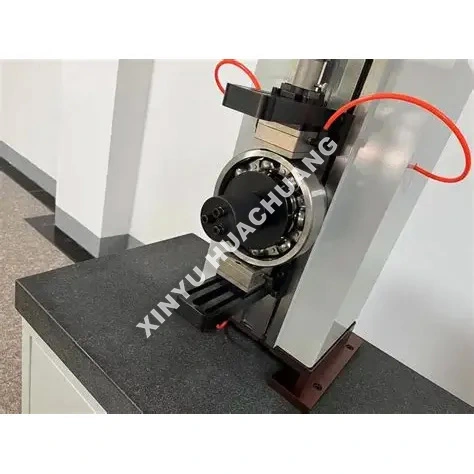

เครื่องมือวัดระยะห่างแนวรัศมีแบริ่งทำงานบนหลักการวัดแบบไดนามิกและไม่มีโหลด วงแหวนด้านในของแบริ่งได้รับการแก้ไขและหมุนด้วยมอเตอร์ซิงโครนัส ในขณะที่โหลดการวัดที่แม่นยำถูกนำไปใช้กับวงแหวนด้านนอก ดิสเพลสเมนต์เซนเซอร์ความไวสูงจะจับการเคลื่อนที่ในแนวรัศมีขององค์ประกอบที่กลิ้งขณะที่พวกมันเคลื่อนผ่านโซนรับน้ำหนัก ระบบใช้อัลกอริธึมดิฟเฟอเรนเชียลเพื่อกำจัดข้อผิดพลาดทางเรขาคณิตโดยอัตโนมัติ และคำนวณระยะห่างในแนวรัศมีจริงโดยไม่ต้องชดเชยการเสียรูป

มีข้อดีที่โดดเด่นอย่างไร?

● การวัดที่มีความแม่นยำสูง: นำเสนอเซ็นเซอร์อินดักทีฟระดับพรีเมียมที่มีความสามารถในการทำซ้ำคงที่ <1.5μm และความสามารถในการทำซ้ำแบบไดนามิก <2.5μm

● การโหลดอัตโนมัติ: การโหลดแบบนิวแมติกหรือแบบมอเตอร์ช่วยให้มั่นใจได้ถึงแรงการวัดที่ได้มาตรฐานและสม่ำเสมอ ขจัดข้อผิดพลาดในการใช้งานด้วยตนเอง

● การประมวลผลข้อมูลอัจฉริยะ: คำนวณระยะห่างเฉลี่ยโดยอัตโนมัติ ระบุการติดขัดในการหมุน และสร้างรายงานทางสถิติ SPC/CPK

● โครงสร้างที่แข็งแกร่งและปลอดภัย: สร้างขึ้นด้วยกรอบกลไกที่แข็งแกร่งและมีการสอบเทียบอัตโนมัติกับชิ้นส่วนอ้างอิงมาตรฐานเพื่อรักษาความแม่นยำในระยะยาว

● ความเข้ากันได้ที่หลากหลาย: อุปกรณ์จับยึดแบบแยกส่วนช่วยให้เปลี่ยนได้อย่างรวดเร็วเพื่อทดสอบตลับลูกปืนประเภทต่างๆ ตั้งแต่ตลับลูกปืนเม็ดกลมร่องลึกไปจนถึงตลับลูกปืนเม็ดเรียว

ข้อมูลจำเพาะทางเทคนิค

มันใช้ได้ที่ไหน?

● การผลิตตลับลูกปืน: การตรวจสอบคุณภาพแบบอินไลน์หรือออฟไลน์ 100% สำหรับตลับลูกปืนเม็ดกลมร่องลึก ลูกกลิ้งทรงกระบอก และตลับลูกปืนเม็ดเรียว

● ยานยนต์และอวกาศ: การควบคุมคุณภาพขาเข้า (IQC) และการตรวจสอบการประกอบสำหรับดุมล้อ กระปุกเกียร์ และเครื่องยนต์กังหัน

● เครื่องจักรที่มีความแม่นยำ: การจับคู่ระยะห่างและการเลือกการจับคู่สำหรับสปินเดิลของเครื่องมือกลและหุ่นยนต์ที่มีความแม่นยำสูง

● การบำรุงรักษาและ MRO: การประเมินสภาพและการประเมินระยะห่างของตลับลูกปืนในระหว่างการยกเครื่องอุปกรณ์

ข้อควรระวังในการใช้งาน

● การเตรียมตัวอย่าง: ทำความสะอาดตลับลูกปืนอย่างทั่วถึงเสมอเพื่อกำจัดสารป้องกันสนิมหรือจาระบีที่อาจส่งผลต่อการตรวจวัดระดับไมโคร

● สมดุลทางความร้อน: ปล่อยให้ทั้งเครื่องมือและตลับลูกปืนปรับให้เข้ากับอุณหภูมิห้อง (20±5°C) ก่อนทำการทดสอบ

● การจัดตำแหน่งที่เหมาะสม: ตรวจสอบให้แน่ใจว่าแบริ่งอยู่ในตำแหน่งที่ราบเรียบกับฟิกซ์เจอร์ เพื่อป้องกันการอ่านค่าผิดพลาดที่เกิดจากการเอียงของวงแหวนรอบนอก

● การสอบเทียบ: เรียกใช้ขั้นตอนการสอบเทียบอัตโนมัติโดยใช้แบริ่งอ้างอิงมาตรฐานที่จุดเริ่มต้นของแต่ละกะ

คู่มือการบำรุงรักษา

● ทุกวัน: เช็ดอุปกรณ์วัดและสไตลัสเซ็นเซอร์ด้วยผ้าสะอาดไม่เป็นขุย ตรวจสอบแรงดันลม (ถ้ามี) และระบายความชื้นออกจากตัวกรอง

● รายสัปดาห์/รายเดือน: ตรวจสอบแกนหมุนและคันโยกโหลดเพื่อให้การทำงานราบรื่น หยดน้ำมันเครื่องชนิดเบาลงบนจุดหมุนเชิงกลตามที่แนะนำ

● รายไตรมาส: ดำเนินการสอบเทียบทั้งระบบโดยใช้บล็อกระยะห่างมาตรฐานที่ผ่านการรับรองเพื่อตรวจสอบความเป็นเส้นตรงและความแม่นยำในการขยาย

● การควบคุมสภาพแวดล้อม: เก็บเครื่องมือให้ห่างจากเครื่องจักรที่มีการสั่นสะเทือนหนัก สนามแม่เหล็กแรงสูง และแสงแดดโดยตรง เพื่อรักษาเสถียรภาพในการวัด

รายละเอียดการคุ้มครองหลังการซื้อ

ที่ XINYU HUACHUANG เรามุ่งมั่นที่จะให้การสนับสนุนหลังการขายที่ครอบคลุมและเชื่อถือได้ เพื่อให้มั่นใจว่าอุปกรณ์ของคุณทำงานอย่างต่อเนื่องและมีประสิทธิภาพ ทีมงานบริการเฉพาะของเราพร้อมเสมอที่จะช่วยเหลือคุณ

ความคุ้มครองการรับประกันที่ครอบคลุม

เราภูมิใจนำเสนอการรับประกันสองปีสำหรับอุปกรณ์ของเรา ในช่วงเวลานี้ เราให้บริการบำรุงรักษาและซ่อมแซมฟรีสำหรับปัญหาด้านคุณภาพ ยกเว้นปัญหาที่เกิดจากการทำงานที่ไม่เหมาะสม การดัดแปลงโดยไม่ได้รับอนุญาต หรือเหตุสุดวิสัย สำหรับอุปกรณ์ที่อยู่นอกเหนือระยะเวลาการรับประกันสองปี เรายังคงให้บริการบำรุงรักษาตลอดชีวิต โดยเรียกเก็บเฉพาะค่าอะไหล่และค่าแรงเท่านั้น

กลไกการตอบสนองอย่างรวดเร็ว

เราให้การสนับสนุนทางโทรศัพท์ทางวิศวกรรมมืออาชีพตลอด 7 × 24 ชั่วโมง เมื่อได้รับการแจ้งเตือนข้อผิดพลาด ทีมเทคนิคของเราจะตอบกลับภายใน 24 ชั่วโมงและเสนอวิธีแก้ปัญหาที่เป็นไปได้ หากต้องการบริการนอกสถานที่ วิศวกรมืออาชีพของเราจะมาถึงสถานที่ของคุณภายในหนึ่งสัปดาห์ ในสถานการณ์พิเศษที่ไม่สามารถซ่อมแซมอุปกรณ์ได้ เราจะเปลี่ยนอุปกรณ์ใหม่โดยไม่มีเงื่อนไขหรือจัดหาหน่วยทดแทนในระหว่างระยะเวลาการรับประกันสองปี หรือใช้มาตรการที่จำเป็นเพื่อฟื้นฟูการทำงานตามปกติ

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: การกวาดล้างในแนวรัศมีคืออะไร และเหตุใดจึงมีความสำคัญต่อประสิทธิภาพของตลับลูกปืน

ตอบ: ระยะห่างในแนวรัศมีคือระยะทางรวมที่วงแหวนด้านในของแบริ่งสามารถเคลื่อนที่ในแนวรัศมีสัมพันธ์กับวงแหวนรอบนอกเมื่อไม่มีการใช้โหลดภายนอก ระยะห่างในแนวรัศมีที่ถูกต้องเป็นสิ่งสำคัญ เนื่องจากระยะห่างที่น้อยเกินไปทำให้เกิดการเสียดสีมากเกินไป เกิดความร้อนสูงเกินไป และเกิดความเสียหายก่อนเวลาอันควร ในขณะที่ระยะห่างมากเกินไปทำให้เกิดการสั่นสะเทือน เสียงรบกวน และความสามารถในการรับน้ำหนักลดลง

คำถามที่ 2: หลักการวัดแบบไดนามิกไม่โหลดทำงานอย่างไร

ตอบ: เครื่องมือจะยึดวงแหวนด้านในของตลับลูกปืนและหมุนโดยใช้มอเตอร์ซิงโครนัสในขณะที่ส่งภาระการวัดที่แม่นยำไปยังวงแหวนรอบนอก ดิสเพลสเมนต์เซนเซอร์ความไวสูงจะจับการเคลื่อนที่ในแนวรัศมีขององค์ประกอบที่กลิ้งขณะที่พวกมันเคลื่อนผ่านโซนรับน้ำหนัก อัลกอริธึมดิฟเฟอเรนเชียลจะกำจัดข้อผิดพลาดทางเรขาคณิต เช่น ความไม่กลมโดยอัตโนมัติ ซึ่งให้ค่าระยะห่างในแนวรัศมีที่แท้จริง

คำถามที่ 3: เหตุใดเครื่องมือจึงใช้อัลกอริธึมเชิงอนุพันธ์แทนการวัดโดยตรง

ตอบ: ตลับลูกปืนมีความไม่สมบูรณ์ทางเรขาคณิตโดยธรรมชาติ เช่น รูปไข่เล็กน้อย ความเป็นคลื่นของพื้นผิว และการแปรผันของมิติในองค์ประกอบการหมุน ซึ่งสามารถบิดเบือนการวัดจุดแบบง่ายได้ อัลกอริธึมดิฟเฟอเรนเชียลจะจับจุดข้อมูลหลายจุดรอบๆ การหมุนทั้งหมด และแยกข้อผิดพลาดทางเรขาคณิตเหล่านี้ออกจากระยะห่างตามจริงในทางคณิตศาสตร์ เพื่อให้มั่นใจในความแม่นยำในการวัดโดยไม่ต้องมีการชดเชยการเสียรูป

คำถามที่ 4: เครื่องมือนี้สามารถวัดตลับลูกปืนประเภทและขนาดใดได้บ้าง

ตอบ: เครื่องมือนี้รองรับตลับลูกปืนเม็ดกลมร่องลึก ตลับลูกปืนสัมผัสเชิงมุม ตลับลูกปืนลูกกลิ้งทรงกระบอก และตลับลูกปืนลูกกลิ้งเรียวในช่วงขนาดที่กว้าง อะแดปเตอร์และฟิกซ์เจอร์สามารถกำหนดค่าให้ตรงกับเส้นผ่านศูนย์กลางรูแบริ่งและเส้นผ่านศูนย์กลางภายนอกที่เฉพาะเจาะจงได้ ทำให้เหมาะสำหรับทั้งการตรวจสอบคุณภาพสายการผลิตและการตรวจสอบในห้องปฏิบัติการ

คำถามที่ 5: เครื่องมือนี้สนับสนุนการควบคุมคุณภาพตลับลูกปืนในการผลิตอย่างไร

ตอบ: ด้วยการวัดระยะห่างในแนวรัศมีที่รวดเร็ว แม่นยำ และทำซ้ำได้ เครื่องมือนี้ช่วยให้สามารถตรวจสอบชุดการผลิตหรือการสุ่มตัวอย่างทางสถิติได้ 100% ตามมาตรฐาน ISO 5753 และ ABMA สิ่งนี้ทำให้มั่นใจได้ว่าตลับลูกปืนทุกตัวที่จัดส่งจะตรงตามกลุ่มระยะห่างที่ระบุ ซึ่งช่วยลดการเรียกร้องการรับประกันและความล้มเหลวในสนามที่เกิดจากการกวาดล้างที่ไม่เหมาะสม
