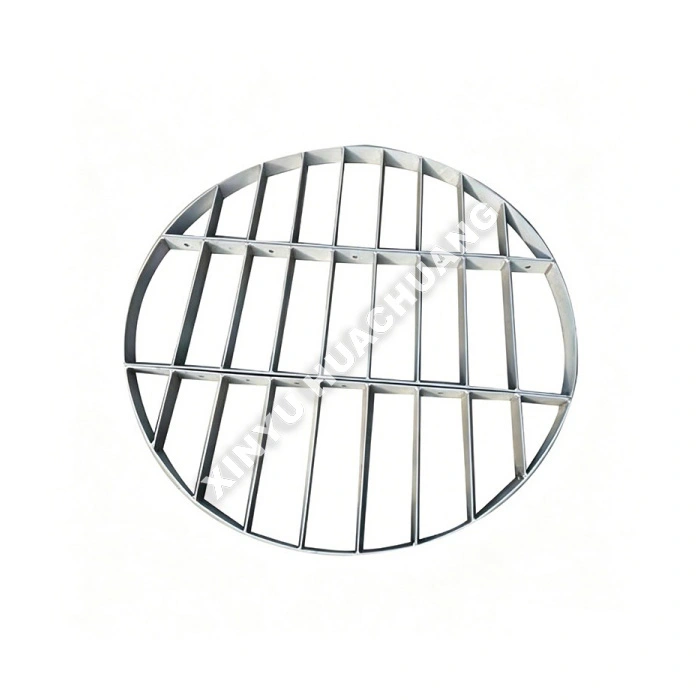

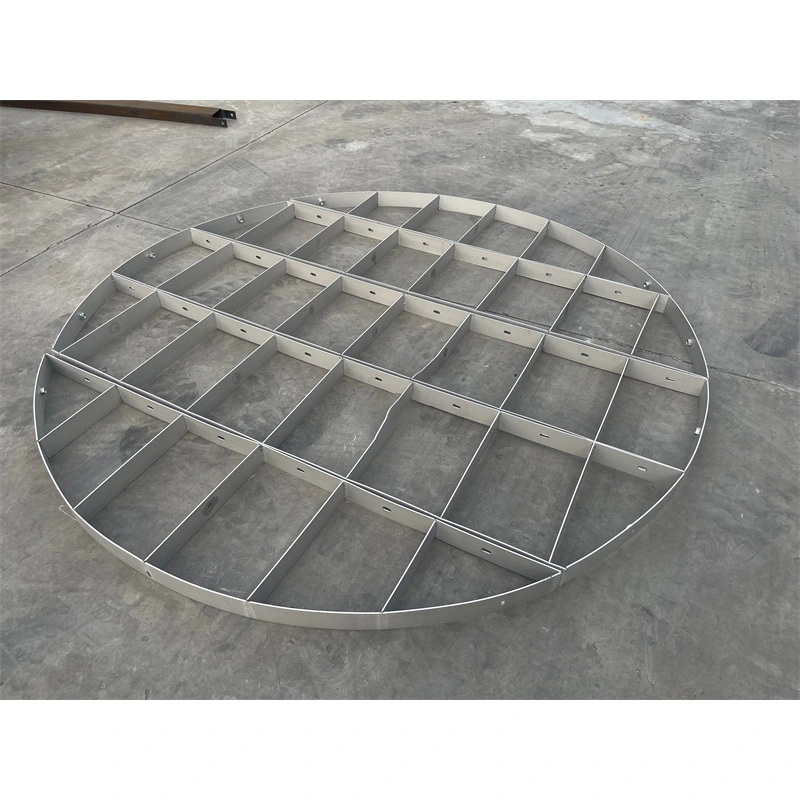

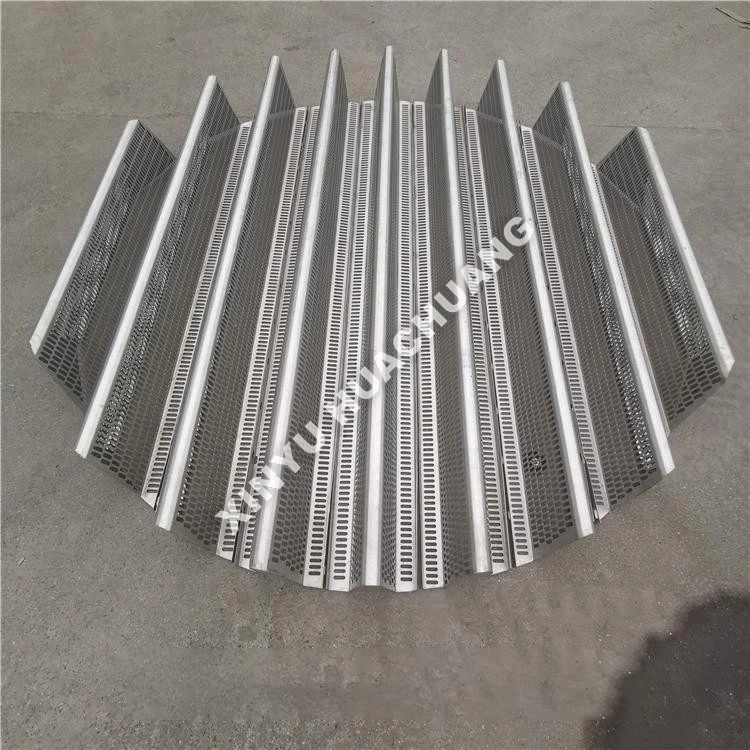

ตารางสนับสนุนการบรรจุหอกลั่น

ตารางรองรับการบรรจุในหอกลั่น XINYU HUACHUANG เป็นส่วนประกอบโครงสร้างที่สำคัญซึ่งออกแบบมาเป็นพิเศษสำหรับห้องปฏิบัติการขนาดเล็กและอาคารบรรจุขนาดนำร่อง ออกแบบมาเพื่อรับน้ำหนักของการบรรจุแบบมีโครงสร้างหรือแบบสุ่มในขณะที่เพิ่มพื้นที่เปิดสูงสุด ตารางรองรับการบรรจุแบบหอกลั่นนี้ช่วยให้มั่นใจได้ถึงการไหลของไอและของเหลวที่ไม่จำกัด และป้องกันการท่วมคอลัมน์ การออกแบบที่แข็งแกร่งแต่เปิดกว้างทำให้เป็นรากฐานในอุดมคติสำหรับการบรรลุประสิทธิภาพการแยกสารในระดับสูงในสภาพแวดล้อมการวิจัยและพัฒนาและการทดสอบนำร่อง

หลักการทำงาน

ตารางรองรับการบรรจุของหอกลั่นทำงานโดยจัดให้มีแพลตฟอร์มแนวนอนที่แข็งแกร่งที่ด้านล่างของเตียงบรรจุ สร้างด้วยแถบแนวตั้งหรือแนวนอนที่จัดเรียงเพื่อสร้างพื้นที่หน้าตัดอิสระสูง รูปทรงแบบเปิดนี้ช่วยให้ไอที่เพิ่มขึ้นและของเหลวไหลลงผ่านได้โดยมีแรงดันตกน้อยที่สุด ขณะเดียวกันก็ป้องกันไม่ให้อนุภาคที่อัดแน่นตกลงไปส่วนล่าง พื้นผิวเรียบของตะแกรงยังช่วยป้องกันการสะสมของอนุภาคและการเปรอะเปื้อนที่ฐานของเสา

มันส่องแสงที่ไหน?

● พื้นที่เปิดสูงและแรงดันตกคร่อมต่ำ: เพิ่มพื้นที่หน้าตัดอิสระสูงสุดเพื่อให้แน่ใจว่าไอและของเหลวไหลได้อย่างราบรื่น ป้องกันปัญหาคอขวดในคอลัมน์ที่มีเส้นผ่านศูนย์กลางขนาดเล็ก

● ความแข็งแรงทางกลสูง: ออกแบบมาเพื่อรองรับน้ำหนักของเตียงบรรจุได้อย่างน่าเชื่อถือ และทนทานต่อความผันผวนของแรงดันในการทำงานโดยไม่เสียรูป

● การออกแบบป้องกันการเปรอะเปื้อน: พื้นผิวเรียบและระยะห่างของแท่งที่ได้รับการปรับปรุงจะป้องกันไม่ให้ของแข็ง โพลีเมอร์ หรืออนุภาคสะสมและอุดตันส่วนรองรับ

● ความพอดีที่แม่นยำ: ออกแบบเป็นพิเศษเพื่อให้พอดีกับเส้นผ่านศูนย์กลางด้านในของแก้วแล็บและแก้วนำร่องหรือคอลัมน์โลหะได้อย่างลงตัว ทำให้มั่นใจได้ว่าของเหลวจะไหลผ่านไม่ได้

● วัสดุอเนกประสงค์: มีจำหน่ายใน SS304/316L, Hastelloy, PTFE และแก้ว เพื่อให้ตรงกับความเข้ากันได้ทางเคมีของกระบวนการเฉพาะของคุณ

ข้อมูลจำเพาะทางเทคนิค

มันใช้ได้ที่ไหน?

● ห้องปฏิบัติการทางวิชาการและการวิจัยและพัฒนา: การศึกษาจลน์ศาสตร์ขั้นพื้นฐาน การแสดงภาพกระบวนการแยก และการทดสอบตัวเร่งปฏิกิริยา

● โรงงานขนาดนำร่อง: เชื่อมช่องว่างระหว่างการวิจัยและพัฒนาแบบตั้งโต๊ะกับการขยายขนาดทางอุตสาหกรรมสำหรับสารเคมีและยาชั้นดี

● น้ำมันหอมระเหยและสารสกัดจากธรรมชาติ: เทอร์ปีนและน้ำหอมที่ไวต่อความร้อนอย่างอ่อนโยนและมีความบริสุทธิ์สูง

● ตัวทำละลายชนิดพิเศษ: การนำตัวทำละลายอินทรีย์ที่มีมูลค่าสูงกลับมาใช้ใหม่อย่างต่อเนื่องและการทำให้บริสุทธิ์สูงเป็นพิเศษ

● อาหารและเครื่องดื่ม: ความเข้มข้นของรสชาติธรรมชาติและการสกัดสารออกฤทธิ์ทางชีวภาพ

ข้อควรระวังในการใช้งาน

● การปรับระดับที่แม่นยำ: ตรวจสอบให้แน่ใจว่ามีการติดตั้งกริดรองรับในแนวนอนอย่างสมบูรณ์ กริดที่ไม่เรียบสามารถทำให้เกิดการรวมตัวกันของของเหลวในด้านหนึ่ง ทำให้เกิดการกระจายตัวที่ไม่ถูกต้องอย่างรุนแรง และลดประสิทธิภาพในการแยกสาร

● ความเข้ากันได้ของขนาดบรรจุภัณฑ์: ตรวจสอบว่าระยะห่างของแท่งของตารางรองรับการบรรจุของหอกลั่นมีขนาดเล็กกว่าขนาดขั้นต่ำของการบรรจุของคุณ เพื่อป้องกันไม่ให้อนุภาคหล่นผ่าน

● การยึดอย่างปลอดภัย: ในคอลัมน์ที่มีเส้นผ่านศูนย์กลางขนาดเล็ก ตรวจสอบให้แน่ใจว่ากริดยึดหรือเชื่อมอย่างเหมาะสม เพื่อป้องกันไม่ให้ขยับหรือยกในระหว่างที่มีการไหลของไอหรือสุญญากาศสูง

● การทำความสะอาดล่วงหน้า: ทำความสะอาดตะแกรงอย่างละเอียดก่อนบรรจุบรรจุภัณฑ์เสมอ เพื่อขจัดน้ำมันสำหรับการตัดเฉือน เศษโลหะ หรือเศษที่อาจปนเปื้อนในกระบวนการของคุณ

บริการหลังการขายและการสนับสนุน

ที่ XINYU HUACHUANG เรามุ่งมั่นที่จะให้การสนับสนุนหลังการขายที่ครอบคลุมและเชื่อถือได้ เพื่อให้มั่นใจว่าอุปกรณ์ของคุณทำงานอย่างต่อเนื่องและมีประสิทธิภาพ ทีมงานบริการเฉพาะของเราพร้อมเสมอที่จะช่วยเหลือคุณ

ความคุ้มครองการรับประกันที่ครอบคลุม

เราภูมิใจนำเสนอการรับประกันสองปีสำหรับอุปกรณ์ของเรา ในช่วงเวลานี้ เราให้บริการบำรุงรักษาและซ่อมแซมฟรีสำหรับปัญหาด้านคุณภาพ ยกเว้นปัญหาที่เกิดจากการทำงานที่ไม่เหมาะสม การดัดแปลงโดยไม่ได้รับอนุญาต หรือเหตุสุดวิสัย สำหรับอุปกรณ์ที่อยู่นอกเหนือระยะเวลาการรับประกันสองปี เรายังคงให้บริการบำรุงรักษาตลอดชีวิต โดยเรียกเก็บเฉพาะค่าอะไหล่และค่าแรงเท่านั้น

กลไกการตอบสนองอย่างรวดเร็ว

เราให้การสนับสนุนทางโทรศัพท์ทางวิศวกรรมมืออาชีพตลอด 7 × 24 ชั่วโมง เมื่อได้รับการแจ้งเตือนข้อผิดพลาด ทีมเทคนิคของเราจะตอบกลับภายใน 24 ชั่วโมงและเสนอวิธีแก้ปัญหาที่เป็นไปได้ หากต้องการบริการนอกสถานที่ วิศวกรมืออาชีพของเราจะมาถึงสถานที่ของคุณภายในหนึ่งสัปดาห์ ในสถานการณ์พิเศษที่ไม่สามารถซ่อมแซมอุปกรณ์ได้ เราจะเปลี่ยนอุปกรณ์ใหม่โดยไม่มีเงื่อนไขหรือจัดหาหน่วยทดแทนในระหว่างระยะเวลาการรับประกันสองปี หรือใช้มาตรการที่จำเป็นเพื่อฟื้นฟูการทำงานตามปกติ

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: จุดประสงค์หลักของตะแกรงรองรับการบรรจุในคอลัมน์การกลั่นคืออะไร

ตอบ: โครงรองรับมีแพลตฟอร์มแนวนอนที่แข็งแรงที่ด้านล่างของเตียงบรรจุเพื่อยึดองค์ประกอบการบรรจุทั้งหมดหรือโมดูลการบรรจุที่มีโครงสร้างไว้อย่างแน่นหนา หากไม่มีมัน การบรรจุจะยุบลงในส่วนล่างของคอลัมน์ ปิดกั้นการไหลของไอ และทำลายประสิทธิภาพการแยกสารโดยสิ้นเชิง

คำถามที่ 2: การออกแบบตารางจะลดผลกระทบต่อประสิทธิภาพของคอลัมน์ให้เหลือน้อยที่สุดได้อย่างไร

ตอบ: ตารางถูกสร้างขึ้นโดยมีแถบแนวตั้งหรือแนวนอนจัดเรียงเพื่อสร้างพื้นที่หน้าตัดอิสระสูง ซึ่งมักจะเกิน 90% รูปทรงแบบเปิดนี้ช่วยให้ไอที่เพิ่มขึ้นและของเหลวจากมากไปผ่านได้โดยมีแรงดันตกน้อยที่สุด ทำให้มั่นใจได้ว่ากริดจะไม่กลายเป็นคอขวดในกระบวนการถ่ายโอนมวล

คำถามที่ 3: เหตุใดการออกแบบป้องกันการเปรอะเปื้อนจึงมีความสำคัญสำหรับโครงรองรับ?

ตอบ: โครงรองรับตั้งอยู่ที่จุดต่ำสุดของฐานบรรจุ ซึ่งมีอนุภาค คราบโพลีเมอร์ และเกลือที่ตกผลึกสะสมอยู่ตามธรรมชาติ พื้นผิวเรียบและรูปทรงแบบเปิดป้องกันการสะสมของวัสดุที่ฐานของเสา ลดความถี่ในการปิดเครื่องเพื่อทำความสะอาด และรักษาแรงดันตกที่สม่ำเสมอตลอดทั้งแคมเปญ

คำถามที่ 4: ขนาดกริดรองรับสัมพันธ์กับการบรรจุด้านบนอย่างไร

ตอบ: ขนาดช่องเปิดของกริดจะถูกจับคู่อย่างระมัดระวังกับขนาดการบรรจุ เพื่อป้องกันไม่ให้ส่วนประกอบการบรรจุใดๆ หล่นลงมา สำหรับการบรรจุแบบสุ่ม ช่องตารางจะเล็กกว่าองค์ประกอบการบรรจุที่เล็กที่สุดอย่างมาก สำหรับการบรรจุแบบมีโครงสร้าง ตารางได้รับการออกแบบให้ตรงกับพื้นที่ของโมดูล และให้การสนับสนุนระดับทั่วทั้งเตียง

Q5: มีวัสดุก่อสร้างอะไรบ้างสำหรับโครงรองรับ?

ตอบ: โครงรองรับมีจำหน่ายในรุ่น SS304/316L สำหรับการใช้งานมาตรฐาน Hastelloy และไทเทเนียมสำหรับสภาพแวดล้อมที่มีการกัดกร่อน และเหล็กกล้าคาร์บอนพร้อมการเคลือบป้องกันสำหรับการติดตั้งที่คำนึงถึงต้นทุน วัสดุนี้ถูกเลือกให้ตรงกับวัสดุเปลือกคอลัมน์และสภาวะของกระบวนการ เพื่อให้มั่นใจถึงความเข้ากันได้ทางไฟฟ้าและอายุการใช้งานที่ยาวนาน
