ถาดเก็บของเหลว

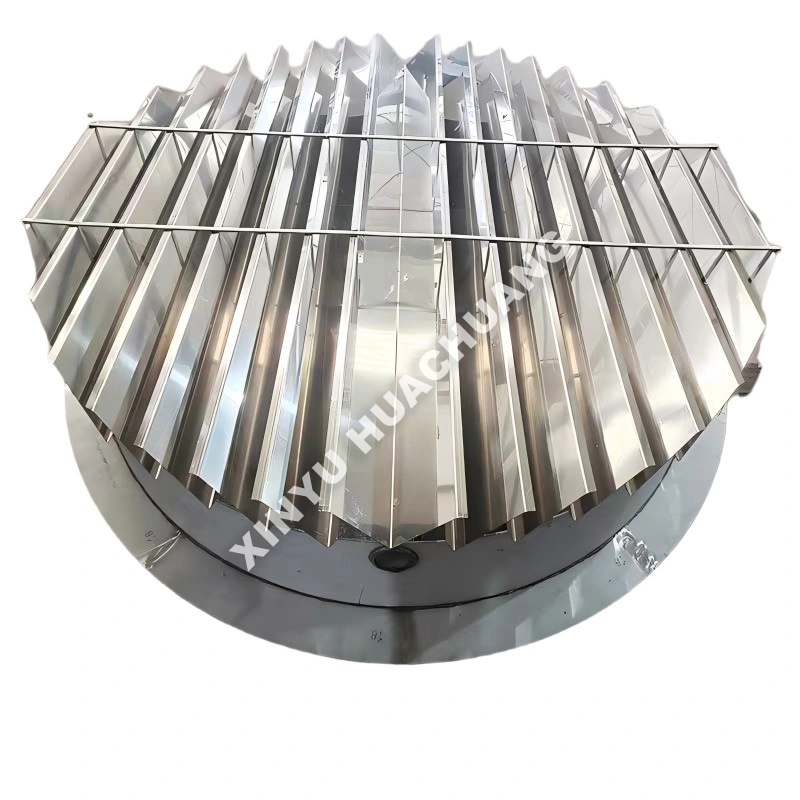

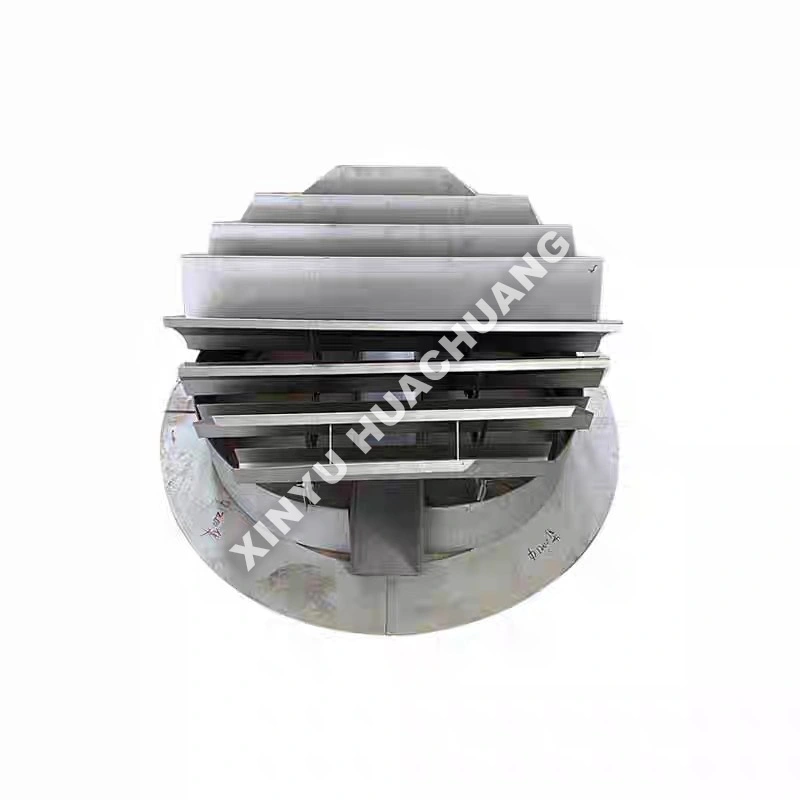

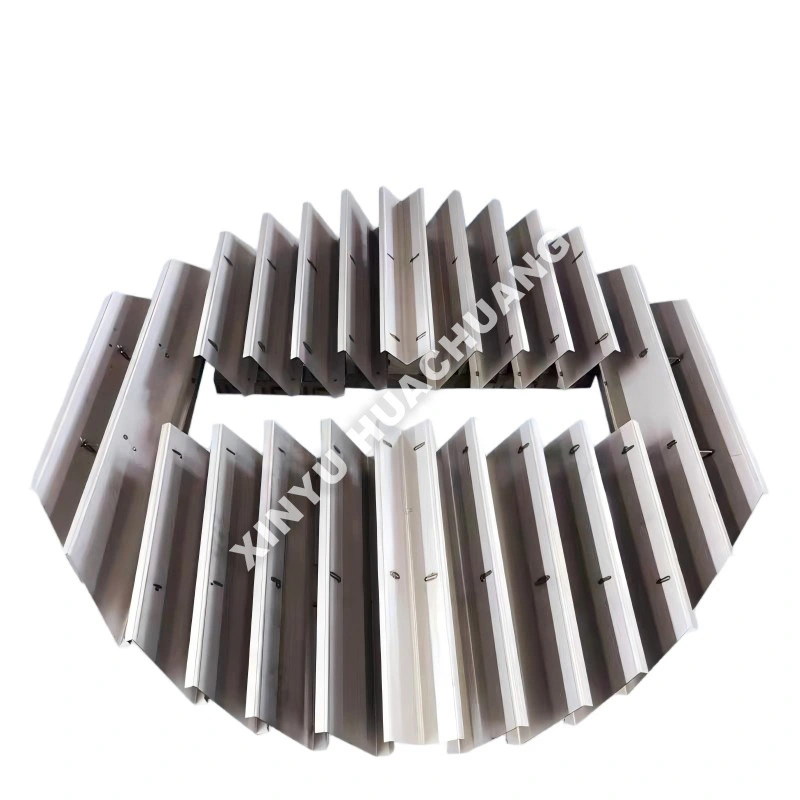

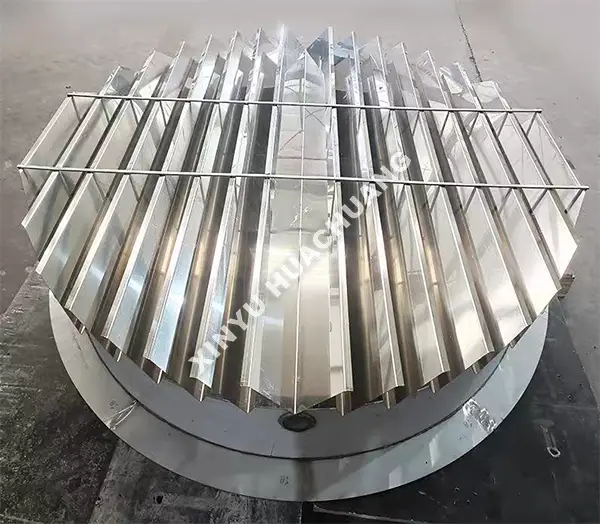

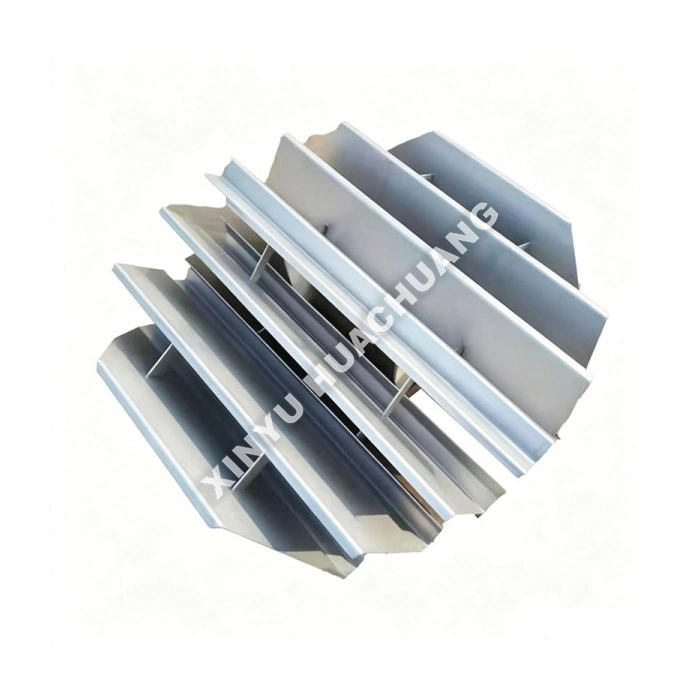

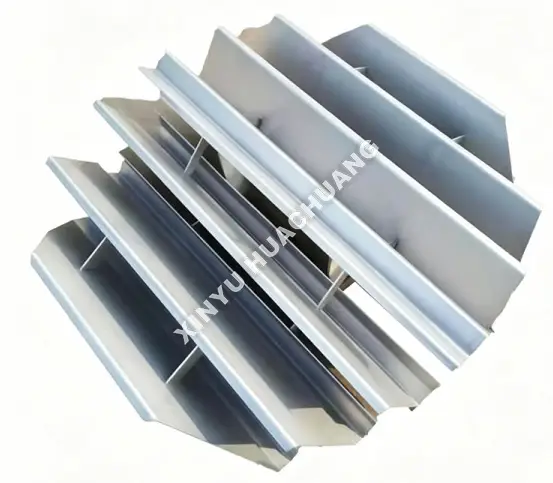

ถาดเก็บของเหลว XINYU HUACHUANG เป็นส่วนประกอบภายในทาวเวอร์ที่สำคัญซึ่งได้รับการออกแบบมาโดยเฉพาะเพื่อสกัดกั้น รวบรวม และแจกจ่ายของเหลวในคอลัมน์บรรจุที่มีเส้นผ่านศูนย์กลางขนาดเล็ก ออกแบบมาเพื่อป้องกันการไหลของผนังและรักษาประสิทธิภาพการแยกส่วน ถาดเก็บของเหลวนี้ช่วยให้มั่นใจได้ว่าไอและของเหลวจะสัมผัสกันสม่ำเสมอทั่วเตียงบรรจุทั้งหมด การออกแบบที่กะทัดรัดและทนทานทำให้เหมาะสำหรับห้องปฏิบัติการ อาคารขนาดนำร่อง และกระบวนการที่ต้องป้อนกลางหรือดึงด้านข้าง

ถาดเก็บของเหลวคืออะไร?

ถาดเก็บของเหลวคือถาดแนวนอนที่ติดตั้งระหว่างส่วนบรรจุในคอลัมน์การกลั่น การดูดซับ หรือการปอก โดยจะจับของเหลวที่ไหลลงมาตามบรรจุภัณฑ์และกระจายไปยังเตียงด้านล่างอย่างเท่าๆ กัน ถาดเก็บของเหลวนี้จำเป็นสำหรับการรักษาประสิทธิภาพของคอลัมน์ในอาคารนำร่องสูง ซึ่งการกระจายตัวของของเหลวไม่ถูกต้องอาจส่งผลกระทบอย่างรุนแรงต่อประสิทธิภาพการทำงาน นอกจากนี้ยังทำหน้าที่เป็นแพลตฟอร์มสำหรับการฉีดป้อนขั้นกลาง การดึงออกด้านข้าง หรือจุดตรวจสอบอุณหภูมิ

ทำไมต้องอันนี้?

● การรวบรวมของเหลวที่เหนือกว่า: รูปทรงของกระทะที่ได้รับการปรับปรุงให้มีความลึกเพียงพอช่วยให้จับของเหลวได้อย่างสมบูรณ์แม้ที่ความเร็วไอสูง

● การออกแบบป้องกันการไหลของผนัง: วงแหวนปิดผนึกและแผ่นกั้นส่วนปลายป้องกันไม่ให้ของเหลวไหลผ่านการบรรจุและไหลลงมาตามผนังคอลัมน์

● พื้นที่ทางผ่านไอสูง: การออกแบบไรเซอร์แบบเปิดช่วยลดแรงดันตกคร่อมในขณะที่ปล่อยให้ไอไหลผ่านตัวสะสมได้อย่างไม่จำกัด

● โครงสร้างที่แข็งแกร่ง: สร้างขึ้นด้วย SS304/316L ระดับพรีเมียมหรือโลหะผสมพิเศษเพื่อทนต่อความเครียดจากความร้อนและสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน

● การติดตั้งแบบโมดูลาร์: ส่วนที่ประดิษฐ์ขึ้นอย่างแม่นยำช่วยให้ประกอบได้อย่างรวดเร็วและการปรับระดับที่สมบูรณ์แบบภายในทาวเวอร์

ข้อมูลจำเพาะทางเทคนิค

แผนงานการคัดเลือก

● กำหนดปริมาณของเหลวและไอ: คำนวณอัตราการไหลของของเหลวและความเร็วไอที่คาดหวังได้อย่างแม่นยำ วิธีนี้จะกำหนดความลึกของถาด ขนาดไรเซอร์ และพื้นที่ทางผ่านไอของถาดเก็บของเหลวที่ต้องการ

● ประเมินเส้นผ่านศูนย์กลางของทาวเวอร์: ตรวจสอบให้แน่ใจว่าถาดมีขนาดพอดีกับห้องปฏิบัติการเฉพาะหรือเส้นผ่านศูนย์กลางคอลัมน์นำร่องของคุณ เพื่อป้องกันการรั่วไหล

● ความเข้ากันได้ของวัสดุ: เลือกโลหะวิทยาที่เหมาะสมโดยพิจารณาจากอุณหภูมิของกระบวนการและความก้าวร้าวทางเคมี มาตรฐาน SS316L ครอบคลุมการใช้งานส่วนใหญ่ สภาพแวดล้อมที่มีฤทธิ์กัดกร่อนสูงต้องใช้ Hastelloy

● ข้อกำหนดด้านฟังก์ชัน: ตรวจสอบว่าถาดต้องการคุณสมบัติเพิ่มเติม เช่น หัวฉีดด้านข้าง จุดป้อนตรงกลาง หรือความสามารถในการกระจายซ้ำหรือไม่

กระบวนการตรวจสอบคุณภาพ

● การตรวจสอบวัสดุ: การตรวจสอบแผ่นโลหะที่เข้ามาและวัสดุการเชื่อมอย่างเข้มงวดเพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดด้านโลหะวิทยา

● ความแม่นยำของมิติ: การวัดความลึกของกระทะ เส้นผ่านศูนย์กลางไรเซอร์ และความเรียบโดยรวมอย่างแม่นยำ เพื่อรับประกันความพอดีและการสะสมของเหลวอย่างเหมาะสม

● คุณภาพการเชื่อม: การตรวจสอบรอยเชื่อมทั้งหมดด้วยภาพที่ครอบคลุมและ NDT (การทดสอบแบบไม่ทำลาย) เพื่อให้มั่นใจถึงประสิทธิภาพการป้องกันการรั่วไหล

● การรักษาพื้นผิว: การตรวจสอบฟิล์มทู่หรือคุณภาพการเคลือบเพื่อให้มั่นใจถึงความต้านทานการกัดกร่อนในสภาพแวดล้อมการทำงานที่รุนแรง

● การทดสอบการปรับพอดี: การตรวจสอบก่อนการประกอบชิ้นส่วนโมดูลาร์เพื่อยืนยันการจัดตำแหน่งและการปิดผนึกที่เหมาะสมก่อนจัดส่ง

บริการหลังการขายและการสนับสนุน

ที่ XINYU HUACHUANG เรามุ่งมั่นที่จะให้การสนับสนุนหลังการขายที่ครอบคลุมและเชื่อถือได้ เพื่อให้มั่นใจว่าอุปกรณ์ของคุณทำงานอย่างต่อเนื่องและมีประสิทธิภาพ ทีมงานบริการเฉพาะของเราพร้อมเสมอที่จะช่วยเหลือคุณ

ความคุ้มครองการรับประกันที่ครอบคลุม

เราภูมิใจนำเสนอการรับประกันสองปีสำหรับอุปกรณ์ของเรา ในช่วงเวลานี้ เราให้บริการบำรุงรักษาและซ่อมแซมฟรีสำหรับปัญหาด้านคุณภาพ ยกเว้นปัญหาที่เกิดจากการทำงานที่ไม่เหมาะสม การดัดแปลงโดยไม่ได้รับอนุญาต หรือเหตุสุดวิสัย สำหรับอุปกรณ์ที่อยู่นอกเหนือระยะเวลาการรับประกันสองปี เรายังคงให้บริการบำรุงรักษาตลอดชีวิต โดยเรียกเก็บเฉพาะค่าอะไหล่และค่าแรงเท่านั้น

กลไกการตอบสนองอย่างรวดเร็ว

เราให้การสนับสนุนทางโทรศัพท์ทางวิศวกรรมมืออาชีพตลอด 7 × 24 ชั่วโมง เมื่อได้รับการแจ้งเตือนข้อผิดพลาด ทีมเทคนิคของเราจะตอบกลับภายใน 24 ชั่วโมงและเสนอวิธีแก้ปัญหาที่เป็นไปได้ หากต้องการบริการนอกสถานที่ วิศวกรมืออาชีพของเราจะมาถึงสถานที่ของคุณภายในหนึ่งสัปดาห์ ในสถานการณ์พิเศษที่ไม่สามารถซ่อมแซมอุปกรณ์ได้ เราจะเปลี่ยนอุปกรณ์ใหม่โดยไม่มีเงื่อนไขหรือจัดหาหน่วยทดแทนในระหว่างระยะเวลาการรับประกันสองปี หรือใช้มาตรการที่จำเป็นเพื่อฟื้นฟูการทำงานตามปกติ

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: หน้าที่หลักของถาดเก็บของเหลวในคอลัมน์ที่บรรจุคืออะไร

ตอบ: ถาดเก็บของเหลวจะจับของเหลวที่ไหลลงมาจากส่วนการบรรจุด้านบน และกระจายไปยังเตียงบรรจุด้านล่างอย่างเท่าๆ กัน หากไม่มีถาดนี้ การกระจายตัวของของเหลวที่ไม่ถูกต้องจะสะสมบนส่วนบรรจุภัณฑ์หลายส่วน ส่งผลให้ประสิทธิภาพในการแยกสารลดลงอย่างต่อเนื่อง ถาดรวบรวมจะ "รีเซ็ต" การกระจายของเหลวในแต่ละขอบเขตการบรรจุ

คำถามที่ 2: เหตุใดถาดเก็บของเหลวจึงมีความสำคัญในอาคารนำร่องทรงสูง

ตอบ: ในอาคารสูงที่มีส่วนบรรจุหลายส่วน ของเหลวมีแนวโน้มที่จะลอยไปทางผนังเสาขณะที่ของเหลวตกลงมา ทำให้เกิดการกระจายตัวที่ไม่ถูกต้องรุนแรงมากขึ้นในแต่ละส่วนต่อเนื่องกัน หากไม่มีถาดรองระหว่างส่วนต่างๆ ผลสะสมนี้อาจทำให้ส่วนการบรรจุด้านล่างแทบไม่มีประสิทธิภาพ ส่งผลให้สิ้นเปลืองตัวเร่งปฏิกิริยาหรือวัสดุบรรจุภัณฑ์ที่มีราคาแพง

คำถามที่ 3: นอกจากการแจกจ่ายซ้ำแล้ว Collector Tray ยังทำหน้าที่อื่นใดอีกบ้าง?

ตอบ: ถาดรวบรวมยังทำหน้าที่เป็นแพลตฟอร์มสำหรับการฉีดป้อนขั้นกลาง การถอนผลิตภัณฑ์ขั้นกลางแบบดึงด้านข้าง และการติดตั้งจุดตรวจสอบอุณหภูมิ ฟังก์ชันเพิ่มเติมเหล่านี้ทำให้เป็นเครื่องมือการจัดการกระบวนการที่หลากหลาย ไม่ใช่แค่อุปกรณ์กระจายของเหลวเท่านั้น

คำถามที่ 4: ถาดรวบรวมได้รับการออกแบบมาเพื่อลดแรงดันตกคร่อมอย่างไร

ตอบ: ถาดได้รับการออกแบบให้มีพื้นที่หน้าตัดอิสระสูง ซึ่งมักจะเกิน 85% เพื่อให้ไอที่เพิ่มขึ้นผ่านได้โดยมีความต้านทานน้อยที่สุด โซนรวบรวมของเหลวอยู่ในตำแหน่งที่มีกลยุทธ์เพื่อดักจับของเหลวจากมากไปน้อยโดยไม่กีดขวางเส้นทางการไหลของไอ โดยคงข้อดีของแรงดันตกคร่อมต่ำของการทำงานของคอลัมน์อัดแน่น

คำถามที่ 5: ถาดเก็บของเหลวมักใช้วัสดุอะไรบ้าง

ตอบ: โดยทั่วไปถาดรองจะผลิตจาก SS304/316L สำหรับการใช้งานมาตรฐาน Hastelloy หรือไทเทเนียมสำหรับสภาพแวดล้อมที่มีการกัดกร่อนสูง และเหล็กเคลือบ PTFE สำหรับการใช้งานเคมีฟลูออรีน การเลือกวัสดุจะตรงกับสื่อของกระบวนการและสภาวะการทำงานเพื่อให้มั่นใจถึงอายุการใช้งานที่ยาวนาน
